专利号: 2020111218903
申请人: 福建中设工程咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

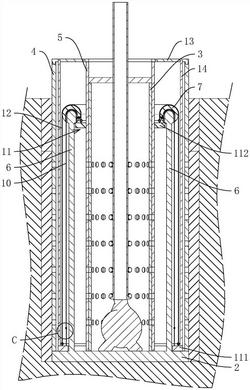

1.一种建筑基坑的排水结构,包括开设于土层的降水井(1),其特征在于:还包括安装于降水井(1)底部的安装座(2),所述安装座(2)中部设置有降水管(3),所述安装座(2)顶部设置有可透水的外管套(4)与可透水的内管套(5),所述外管套(4)直径大于内管套(5)直径,所述内管套(5)套设于降水管(3)外周侧,所述安装座(2)顶部均匀间隔设置有多个支撑柱(6),所述支撑柱(6)位于外管套(4)与内管套(5)之间,所述支撑柱(6)顶部设置有竖截面为圆形的导向环(7),所述导向环(7)底部均匀间隔设置有多组进出口(8),每组所述进出口(8)有两个且位于导向环(7)中轴线同一侧,其中一个所述进出口(8)与降水管(3)的间距大于另一个进出口(8)与降水管(3)的间距,所述导向环(7)内开设有用于连通同组进出口(8)的连接孔(9),所述连接孔(9)内滑动连接有连接绳(10),所述连接绳(10)的两端分别通过进出口(8)延伸至外界;

所述外管套(4)与内管套(5)之间上下滑动设置有安装环(11),所述安装环(11)包括第一环(111)与第二环(112),所述第一环(111)的直径大于第二环(112),所述第一环(111)顶部设置有筒状的滤布(12),所述滤布(12)向内翻折覆盖于导向环(7)顶部且另一端固定于第二环(112)顶部,所述连接绳(10)的两端分别固定于第一环(111)与第二环(112)顶部;

还包括设置于所述内管套(5)与外管套(4)之间的环形的封闭板(13),所述封闭板(13)底部均匀间隔设置有多个可调节水平位置的压杆(14),所述压杆(14)底部抵接于安装环(11)顶部,所述第一环(111)底部抵接于安装座(2)顶部时所述第二环(112)顶部抵接于导向环(7)底部;

所述导向环(7)靠近内周侧部分滑动设置有多个切割刀(17),所述导向环(7)设置有用于推动切割刀(17)收缩回导向环(7)内部的弹性件,所述连接绳(10)靠近第一环(111)部分设置有用于推动切割刀(17)凸出导向环(7)的推动件。

2.根据权利要求1所述的一种建筑基坑的排水结构,其特征在于:所述封闭板(13)底部开设有两组安装槽(131),每组所述安装槽(131)有多个且沿环形轨迹设置,两组所述安装槽(131)分别对应第一环(111)与第二环(112),所述压杆(14)螺接于安装槽(131)。

3.根据权利要求1所述的一种建筑基坑的排水结构,其特征在于:所述封闭板(13)底部靠近边缘部分均匀间隔设置有多个卡块(15),所述外管套(4)顶部开设有卡槽(16),所述卡块(15)卡接于卡槽(16)且过盈配合。

4.根据权利要求3所述的一种建筑基坑的排水结构,其特征在于:所述弹性件为弹簧(18),所述导向环(7)内部开设有朝中轴线方向贯穿至外界的滑槽(19),所述切割刀(17)滑动于滑槽(19),所述滑槽(19)连通开设有弹簧槽(20),所述切割刀(17)外周侧设置有限制块(21),所述限制块(21)滑动于弹簧槽(20),所述弹簧(18)套设于切割刀(17)外周侧,所述弹簧(18)一端抵接于限制块(21)靠近于内管套(5)一侧,另一端抵接弹簧槽(20)。

5.根据权利要求4所述的一种建筑基坑的排水结构,其特征在于:所述推动件为推动球(22),所述推动球(22)中部开设有穿设孔(221),所述连接绳(10)穿过穿设孔(221),所述连接绳(10)外周侧固定连接有固定球(23),所述推动球(22)与固定球(23)进入进出口(8)且滑动连接于连接孔(9)。

6.根据权利要求5所述的一种建筑基坑的排水结构,其特征在于:所述切割刀(17)顶部远离内管套(5)一侧倾斜开设有引导面(24),所述连接孔(9)孔壁设置有挡块(25),所述推动球(22)推动切割刀(17)凸出导向环(7)时推动球(22)底部抵接于挡块(25)顶部。

7.根据权利要求6所述的一种建筑基坑的排水结构,其特征在于:所述连接绳(10)靠近第二环(112)部分设置有用于推动推动球(22)与切割刀(17)相分离的驱动球(26),所述驱动球(26)直径小于挡块(25)与连接孔(9)孔壁的间距。

8.一种建筑基坑的排水方法,其特征在于:采用权利要求1‑7任一项所述的一种建筑基坑的排水结构,包括以下步骤:先钻取降水井(1),接着将安装座(2)以及安装于安装座(2)的内管套(5)、外管套(4)、降水管(3)组装后安装于降水井(1)内,此时压杆(14)抵接于第一环(111),再在外管套(4)与降水井(1)井壁之间填充砂石滤料,然后将抽水泵放入降水管(3)并封闭降水管(3),同时用黏土封闭砂石滤料至降水井(1)井口部分,最后启动抽水泵进行抽水,抽水一段时间后取出压杆(14)再调整压杆(14)位置将第二环(112)向下按压直至抵接于安装座(2),当滤布(12)完全被土壤堵塞时,将滤布(12)两端从第一环(111)、第二环(112)上取下对滤布(12)进行更换。
