专利号: 2020111241115
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

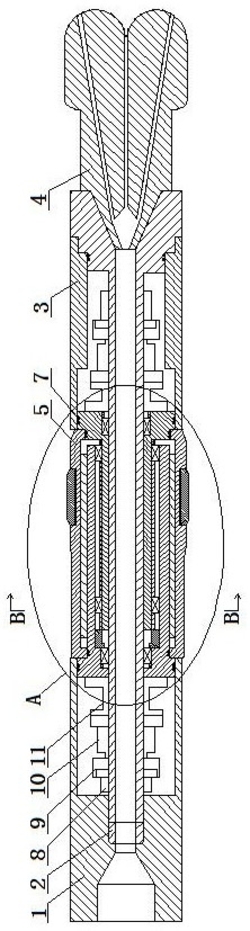

1.一种双偏心环驱动的推靠式旋转导向工具;包括上壳体(1)、芯轴(2)、下壳体(3)和钻头(4);其特征在于:芯轴(2)的一端螺纹安装有上壳体(1),芯轴(2)的另一端螺纹安装有钻头(4),钻头(4)一侧的芯轴(2)上装有下壳体(3),下壳体(3)与上壳体(1)之间的芯轴(2)上装有扶正器(5),扶正器(5)与芯轴(2)之间套装有外偏心筒(6),外偏心筒(6)的一端延伸至上壳体(1)内,延伸至上壳体(1)内的外偏心筒(6)端头通过连接控制组件A与芯轴(2)连接,外偏心筒(6)分别与上壳体(1)和扶正器(5)滑动接触连接;外偏心筒(6)与芯轴(2)之间套装有内偏心筒(13),内偏心筒(13)的一端延伸至下壳体(3)内,延伸至下壳体(3)内的内偏心筒(13)端头通过连接控制组件B与芯轴(2)连接,内偏心筒(13)分别与下壳体(3)和扶正器(5)滑动接触连接;外偏心筒(6)与内偏心筒(13)之间装有定位组件,定位组件分别与外偏心筒(6)与内偏心筒(13)抵触连接。

2.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的外偏心筒(6)和内偏心筒(13)分别为变径筒状结构。

3.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的外偏心筒(6)的一端内壁上设置有内凸台,外偏心筒(6)的内凸台上通过定位套筒A(21)安装有轴承A(18),轴承A(18)与定位组件抵触连接。

4.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的内偏心筒(13)的一端内壁上设置有内凸台,内偏心筒(13)的内凸台上通过定位套筒B(22)安装有轴承B(19),定位套筒B(22)与连接控制组件B抵触连接。

5.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的外偏心筒(6)与扶正器(5)之间设置有环空层,环空层内装有中间套筒(12),中间套筒(12)分别与外偏心筒(6)与扶正器(5)接触连接。

6.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的定位组件由第一定位套筒(14)、第二定位套筒(15)、第三定位套筒(16)、限位套筒(17)和轴承C(20)构成,第一定位套筒(14)、第二定位套筒(15)和第三定位套筒(16)由左至右依次套装在内偏心筒(13)上,第一定位套筒(14)与外偏心筒(6)的内凸台之间设置有限位套筒(17),限位套筒(17)与第一定位套筒(14)和外偏心筒(6)的内凸台抵触连接,第一定位套筒(14)、第二定位套筒(15)和第三定位套筒(16)之间分别设置有轴承C(20),轴承C(20)分别与外偏心筒(6)和内偏心筒(13)接触连接。

7.根据权利要求1所述的一种双偏心环驱动的推靠式旋转导向工具,其特征在于:所述的连接控制组件A和连接控制组件B结构相同,分别由联轴器(8)、牙嵌式电磁离合器(9)、谐波齿轮减速器(10)和连接件(11)构成,牙嵌式电磁离合器(9)套装在芯轴(2)上,牙嵌式电磁离合器(9)一端通过联轴器(8)与芯轴(2)固定连接,牙嵌式电磁离合器(9)的另一端上装有谐波齿轮减速器(10),谐波齿轮减速器(10)通过连接件(11)与偏心筒固定连接。
