专利号: 2020111255512
申请人: 苏州喜全软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

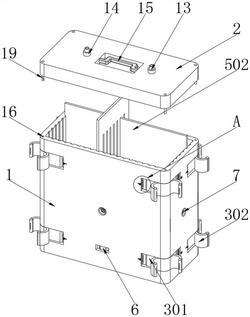

1.一种台式计算机显示屏、键盘和鼠标组装搬运装置,其特征在于:该搬运装置包括箱体(1)和箱盖(2);

所述箱体(1)顶端安装有箱盖(2),组成运输装置,所述箱体(1)边部顶角处安装有若干个缓冲组件,所述缓冲组件通过固定组件进行固定,所述箱体(1)内部安装有隔板(5);

所述缓冲组件包括收纳槽(301)、记忆缓冲板(302)、卡接头(303)、固定槽(304)、弹性记忆杆(305)和防碰撞橡胶块(306);

所述收纳槽(301)位于箱体(1)边部顶角处,所述收纳槽(301)位于箱体(1)顶角转弯处固定安装有记忆缓冲板(302),所述记忆缓冲板(302)两端均固定安装有卡接头(303),所述记忆缓冲板(302)内部嵌入安装有弹性记忆杆(305),所述弹性记忆杆(305)的记忆弯曲角度为180度,所述卡接头(303)外侧包覆有防碰撞橡胶块(306);

所述卡接头(303)中部开设有安装孔(3031),所述防碰撞橡胶块(306)内部开设有贴合槽(3061),所述贴合槽(3061)内部顶端固定安装有第一安装杆(3062),所述贴合槽(3061)内部底端固定安装有第二安装杆(3063);

所述卡接头(303)和防碰撞橡胶块(306)一侧均开设有大小一致的固定槽(304);

所述固定组件包括电磁铁(401)、永磁铁(402)、滑动块(403)、滑动卡槽(404)、固定卡块(405)、滚珠(406)和限位卡块(407);

所述电磁铁(401)位于箱体(1)侧壁内部,所述电磁铁(401)与缓冲组件(3)位于同一水平线,所述电磁铁(401)一侧间隔一定距离出安装有永磁铁(402),所述永磁铁(402)一侧固定安装有滑动块(403),所述滑动块(403)一侧固定安装有固定卡块(405),所述滑动块(403)一侧中部固定安装有限位卡块(407),所述限位卡块(407)位于箱体(1)侧壁开设的滑动卡槽(404)内部;

所述箱体(1)一侧底端安装有控制开关(6),所述箱体(1)侧面中部均嵌入安装有距离传感器(7),所述距离传感器(7)测量的距离变化记为L,所述箱体(1)内部底端开设有控制腔室(8),所述控制腔室(8)内部一侧安装有PLC控制器(9),所述PLC控制器(9)一侧安装有电源逆变器(11),所述电源逆变器(11)一侧安装有电源(10),所述PLC控制器(9)在距离传感器(7)测得的距离变化L内记录该距离变化所需要的时间为T,所述电源(10)的输出端电性连接电源逆变器(11)的输入端,所述电源逆变器(11)的输出端电性连接控制开关(6)的输入端,所述控制开关(6)的输出端电性连接距离传感器(7)、PLC控制器(9)和电磁铁(401)的输入端,所述距离传感器(7)的输出端电性连接PLC控制器(9)的输入端,所述PLC控制器(9)的输出端电性连接电磁铁(401)的输入端;

根据公式:

2

(cm/s);

其中,A为箱体(1)出现动作变化的加速度,L为箱体(1)出现动作变化的变化距离,T为箱体(1)出现动作变化距离L所花费的时间;

当A≥a时,表明箱体的动作变化速度较快,可能出现了倾倒或者掉落的现象,所述固定组件对缓冲组件进行释放,所述缓冲组件对箱体(1)进行一定的缓冲;

当A<a时,表明箱体的动作变化速度较慢,可能是人为的移动或者搬运,所述固定组件不对缓冲组件进行释放,a表示设定的箱体(1)瞬间移动的加速度阈值;

所述固定卡块(405)两侧内部均嵌入安装有滚珠(406);

所述隔板(5)包括第一调节隔板(502)和第二调节隔板(503);

所述箱体(1)内壁等距离开设有若干条调节卡槽(501),所述卡槽(501)之间卡合有第一调节隔板(502)和第二调节隔板(503),所述第一调节隔板(502)和第二调节隔板(503)之间相互垂直,所述第二调节隔板(503)下端等距离开设有若干条穿插槽(504),所述穿插槽(504)卡合在第一调节隔板(502)两侧。
