专利号: 2020111295011
申请人: 史祥龙
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

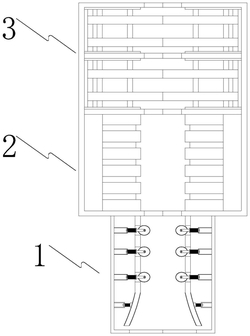

1.一种矿井提升用钢丝绳在线漏磁无损检测装置,该漏磁无损检测装置包括平衡装置、励磁装置、磁检测装置,其特征在于:所述励磁装置(2)的下方设置有平衡装置(1),励磁装置(2)的上方设置有磁检测装置(3),所述平衡装置(1)包括不同强度等级的平衡轮(1‑

2),所述平衡轮(1‑2)使摆动的钢丝绳逐渐平稳,所述励磁装置(2)对钢丝绳进行励磁,所述磁检测装置(3)包括三圆分度盘(3‑2),所述三圆分度盘(3‑2)使磁检测装置(3)实现对钢丝绳的360°的检测;

该漏磁无损检测装置还包括外壳(4);所述平衡装置(1)包括平衡壳(1‑1)、若干组设置在平衡壳(1‑1)上的平衡轮(1‑2);所述外壳(4)从上至下依次设置有磁检测装置(3)、励磁装置(2),所述励磁装置(2)包括若干组固定板(2‑1)、以及设置在固定板(2‑1)之间的磁化器(2‑2),所述磁化器(2‑2)使钢丝绳磁化,所述磁检测装置(3)分为两部分,所述两部分分别为磁场规划部分、漏磁检测部分,所述两部分均包括至少两组距离调节机构(3‑1)、至少两组设置在调节机构(3‑1)上的三圆分度盘(3‑2),所述距离调节机构(3‑1)使三圆分度盘(3‑2)上升或下降;

所述平衡壳(1‑1)从中间往两侧依次设置有平衡板(1‑3)、平衡轮(1‑2),两组所述平衡板(1‑3)之间形成钢丝绳通道,所述平衡轮(1‑2)一端贯穿平衡板(1‑3),若干组所述平衡轮(1‑2)的弹性强度从下至上逐级增加,平衡轮(1‑2)通过逐级增加的弹性强度使钢丝绳逐渐恢复平稳;

所述外壳(4)内设置有至少两组分隔板(4‑1),两组所述分隔板(4‑1)将外壳(4)内部空间分隔成三个空间,所述三个空间分别为励磁空间、磁场规划空间、漏磁检测空间,所述励磁装置(2)设置在励磁空间内,所述磁场规划部分设置在磁场规划空间内,所述漏磁检测部分设置在漏磁检测空间内,两组所述分隔板(4‑1)上设置有至少两组距离调节机构(3‑1),两组所述距离调节机构(3‑1)在分隔板(4‑1)上左右对称,距离调节机构(3‑1)使三圆分度盘(3‑2)上升或下降,距离调节机构(3‑1)包括至少三组固定轴(3‑11)、主动轴(3‑12)、至少两组从动轴(3‑13)、调节电机(3‑14)以及机构套壳(3‑15)。
