专利号: 2020111295026
申请人: 史祥龙
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

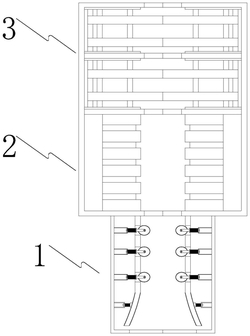

1.一种矿井提升用钢丝绳在线漏磁无损检测装置,该漏磁无损检测装置包括平衡装置、励磁装置、磁检测装置,其特征在于:所述励磁装置(2)的下方设置有平衡装置(1),励磁装置(2)的上方设置有磁检测装置(3),所述平衡装置(1)包括不同强度等级的平衡轮(1‑

2),所述平衡轮(1‑2)使摆动的钢丝绳逐渐平稳,所述励磁装置(2)对钢丝绳进行励磁,所述磁检测装置(3)包括三圆分度盘(3‑2),所述三圆分度盘(3‑2)使磁检测装置(3)实现对钢丝绳的360°的检测;

该漏磁无损检测装置还包括外壳(4);所述平衡装置(1)包括平衡壳(1‑1)、若干组设置在平衡壳(1‑1)上的平衡轮(1‑2);所述外壳(4)从上至下依次设置有磁检测装置(3)、励磁装置(2),所述励磁装置(2)包括若干组固定板(2‑1)、以及设置在固定板(2‑1)之间的磁化器(2‑2),所述磁化器(2‑2)使钢丝绳磁化,所述磁检测装置(3)分为两部分,所述两部分分别为磁场规划部分、漏磁检测部分,所述两部分均包括至少两组距离调节机构(3‑1)、至少两组设置在距离调节机构(3‑1)上的三圆分度盘(3‑2),所述距离调节机构(3‑1)使三圆分度盘(3‑2)上升或下降;

所述外壳(4)内设置有至少两组分隔板(4‑1),两组所述分隔板(4‑1)将外壳(4)内部空间分隔成三个空间,所述三个空间分别为励磁空间、磁场规划空间、漏磁检测空间,所述励磁装置(2)设置在励磁空间内,所述磁场规划部分设置在磁场规划空间内,所述漏磁检测部分设置在漏磁检测空间内,两组所述分隔板(4‑1)上设置有至少两组距离调节机构(3‑1),两组所述距离调节机构(3‑1)在分隔板(4‑1)上左右对称,距离调节机构(3‑1)使三圆分度盘(3‑2)上升或下降,距离调节机构(3‑1)包括至少三组固定轴(3‑11)、主动轴(3‑12)、至少两组从动轴(3‑13)、调节电机(3‑14)以及机构套壳(3‑15);

所述机构套壳(3‑15)设置在分隔板(4‑1)的上方,所述主动轴(3‑12)以及两组所述从动轴(3‑13)呈三角形设置在机构套壳(3‑15)上,三组所述固定轴(3‑11)呈三角形设置在主动轴(3‑12)以及从动轴(3‑13)的外围,所述调节电机(3‑14)上设置有Ⅰ号斜齿轮(3‑16),所述主动轴(3‑12)从下至上依次设置有Ⅱ号斜齿轮(3‑17)、Ⅲ号斜齿轮(3‑18),主动轴(3‑

12)与两组从动轴(3‑13)之间设置有传动机构,两组所述从动轴(3‑13)上设置有Ⅲ号斜齿轮(3‑18),所述Ⅰ号斜齿轮(3‑16)与Ⅱ号斜齿轮(3‑17)齿轮传动,所述Ⅲ号斜齿轮(3‑18)之间通过传动机构实现齿轮传动,所述调节电机(3‑14)通过齿轮传动实现主动轴(3‑12)的转动,所述主动轴(3‑12)通过传动机构实现从动轴(3‑13)的转动;

所述三圆分度盘(3‑2)包括转动盘(3‑21)、三组内径不同的圆盘(3‑22),所述圆盘(3‑

22)设置在转动盘(3‑21)上,所述转动盘(3‑21)上设置有至少三组转动机构,三组所述转动机构分别与三组不同内径的圆盘(3‑22)相对应,三组所述转动机构包括转动电机(3‑23)、转动块(3‑25),所述转动电机(3‑23)上设置有转动齿轮(3‑24),所述转动块(3‑25)设置在转动盘(3‑21)上,转动块(3‑25)与转动盘(3‑21)滑动连接,转动块(3‑25)的下方设置有齿轮盘(3‑26),所述转动齿轮(3‑24)与齿轮盘(3‑26)齿轮传动,所述转动电机(3‑23)通过转动齿轮(3‑24)、齿轮盘(3‑26)实现转动块(3‑25)在转动盘(3‑21)上的转动,所述圆盘(3‑

22)与转动块(3‑25)固定。

2.根据权利要求1所述的一种矿井提升用钢丝绳在线漏磁无损检测装置,其特征在于:

所述转动盘(3‑21)上设置有至少三组固定机构,三组所述固定机构包括分离固定轴(3‑

27)、分离电机(3‑28)、三组分离固定板(3‑29)、至少两组轴支撑板(3‑30),两组所述轴支撑板(3‑30)设置在转动盘(3‑21)内壁上,两组轴支撑板(3‑30)上设置有分离固定轴(3‑27),所述分离固定轴(3‑27)的一端设置有斜齿轮,所述分离电机(3‑28)设置在转动盘(3‑21)内壁上,分离电机(3‑28)上设置有斜齿轮,两组所述斜齿轮进行齿轮传动,分离电机(3‑28)通过两组斜齿轮实现分离固定轴(3‑27)的转动,三组所述分离固定板(3‑29)设置在分离固定轴(3‑27)上,其中两组所述分离固定板(3‑29)相互配合形成螺纹管。
