专利号: 2020111320155
申请人: 新昌县善力机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

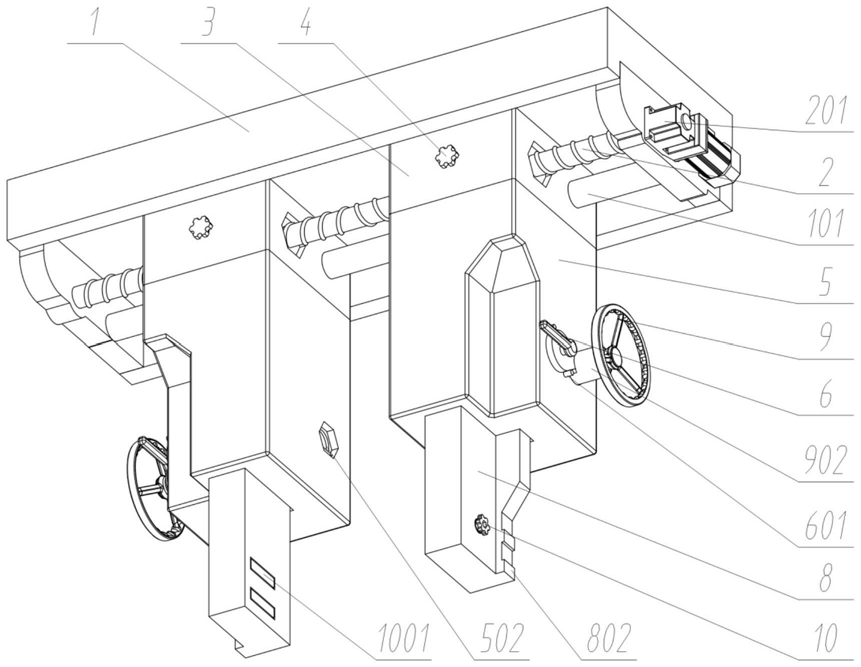

1.一种装卸机械手钳口调节杆,其特征在于:包括机械手连接块(1);所述机械手连接块(1)底部转动连接有一组双向调节杆(2);所述双向调节杆(2)两侧分别螺纹啮合连接有一组钳口连接块(3);每组所述钳口连接块(3)内部螺纹啮合连接有一组限位螺纹杆(4);每组所述钳口连接块(3)底部固定连接有一组机械手钳口限位块(5);每组所述机械手钳口限位块(5)外侧各自转动连接有一组限位凸轮(6);每组所述机械手钳口限位块(5)内部转动连接有一组机械手调节手轮(9),每组机械手调节手轮(9)内侧连杆上各自固定连接有一组机械手齿轮(901);每组所述机械手钳口限位块(5)外侧机械手调节手轮(9)的开孔前部转动连接有一组轮轴限位螺杆(7);每组所述机械手钳口限位块(5)内部上下滑动连接有一组机械手钳口夹块(8),每组机械手钳口夹块(8)顶部内侧各自固定连接有一组机械手齿条(801),机械手齿条(801)与机械手齿轮(901)啮合组成齿轮齿条传动机构;每组所述机械手钳口夹块(8)底部转动连接有一组限位块调节旋钮(10);

所述钳口连接块(3)设置有两组分别滑动连接在限位滑杆(101)上,每组钳口连接块(3)前侧内部滑动连接有一组可替换蜗轮(301)与双向调节杆(2)啮合,限位螺纹杆(4)分别与钳口连接块(3)螺纹啮合连接,每组限位螺纹杆(4)后部转动连接有一组蜗轮限位块(401)。

2.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:所述机械手连接块(1)顶部与机械臂固定连接,机械手连接块(1)底部后侧固定连接有一根左右贯穿的限位滑杆(101),机械手连接块(1)底部前侧开孔中转动连接有一组双向调节杆(2),双向调节杆(2)右侧固定连接在驱动电机(201)的驱动轴上,驱动电机(201)固定连接在机械手连接块(1)上。

3.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:所述钳口连接块(3)底部固定连接有一组“C”型的点位槽扣(302)、机械手钳口限位块(5)顶部固定连接有一组“C”型的定位楔块(501),机械手钳口限位块(5)侧壁设置有两组保养注油口(503)。

4.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:所述机械手钳口限位块(5)的外侧分别设置有一组可替换轮轴(502),每组所述机械手钳口限位块(5)外侧的开孔转动连接有一组轮轴限位螺杆(7),轮轴限位螺杆(7)后部螺纹啮合连接轮轴限位板(701)。

5.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:所述机械手钳口夹块(8)水平截面为“L”型,机械手钳口夹块(8)分别滑动连接在两组机械手钳口限位块(5)的开槽内,每组机械手钳口夹块(8)外侧底部设置有凹凸状的反向夹紧块(802)。

6.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:每组所述机械手钳口夹块(8)顶部后侧固定连接有一组机械手齿条(801),机械手调节手轮(9)分别转动连接在机械手钳口限位块(5)的可替换轮轴(502)内,机械手调节手轮(9)内侧固定连接有一组机械手齿轮(901),机械手齿轮(901)与机械手齿条(801)啮合连接。

7.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:所述限位凸轮(6)转动连接在机械手钳口限位块(5)外侧机械手调节手轮(9)的开孔上,机械手钳口限位块(5)上固定连接有两组凸轮限位块(601)限制限位凸轮(6)的转动范围,机械手调节手轮(9)外侧设置有一侧截面为“D”型缺口的手轮限位槽(902),限位凸轮(6)凸起部分与手轮限位槽(902)卡接。

8.根据权利要求1所述的一种装卸机械手钳口调节杆,其特征在于:两组所述限位块调节旋钮(10)各自转动连接有一组两组机械手钳口夹块(8),每组限位块调节旋钮(10)内侧分别与正向限位块(1001)螺纹啮合连接组成螺纹传动机构,正向限位块(1001)滑动连接在机械手钳口夹块(8)底部的空腔内。
