专利号: 2020111330655
申请人: 电子科技大学中山学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

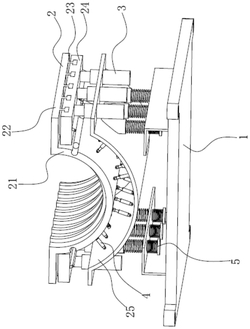

1.一种新能源汽车的减震组件,包括有底座(1),在所述底座(1)上方设有用于放置电机的托架(2),其特征在于:所述托架(2)包括有承托环(21),在所述承托环(21)的左右两侧壁上分别设有连接板(22),在所述连接板(22)下方设有承托板(24),在所述承托板(24)上设有多个插槽(26),在所述连接板(22)的下端面上设置有插块(23),所述插块(23)插接在插槽(26)内,所述承托环(21)能相对于承托板(24)左右移动,在所述承托环(21)下方设有减震件(25),在所述减震件(25)与承托环(21)上连接有多个多方位减震组件(4),在所述承托板(24)与减震件(25)上连接有多个纵向减震组件(3),在所述减震件(25)与底座(1)上连接有多个第一减震组件(5),在所述承托环(21)与承托板(24)之间设有多个横向减震组件(6),所述横向减震组件(6)包括设置在承托环(21)外壁上的凹槽(66),在所述凹槽(66)内插接有减震条(65),在所述承托板(24)上铰接有多个减震板(61),在所述减震板(61)上设有减震插筒(63),在所述减震条(65)上设有多个套筒(64),所述套筒(64)插接在减震插筒(63)内,在所述套筒(64)与减震插筒(63)连接有第四弹簧(62)。

2.根据权利要求1所述的一种新能源汽车的减震组件,其特征在于:所述多方位减震组件(4)包括铰接在减震件(25)的上壁面的减震筒(42),在所述承托环(21)的下壁面上铰接有减震柱(41),所述减震柱(41)插接在减震筒(42)内,在所述减震柱(41)与减震筒(42)内底面上连接有减震弹簧(43)。

3.根据权利要求1所述的一种新能源汽车的减震组件,其特征在于:所述纵向减震组件(3)包括设置在减震件(25)上的插接筒(32),在所述承托板(24)上设有插接柱(31),所述插接柱(31)插接在插接筒(32)内,在所述插接柱(31)的下端面与插接筒(32)内底面上连接有第一弹簧(33)。

4.根据权利要求1所述的一种新能源汽车的减震组件,其特征在于:所述第一减震组件(5)包括设置在底座(1)上的减震座(53),在所述减震件(25)的下端面上设有导向柱(52),在所述减震座(53)上设有导向孔,所述导向柱(52)插接在导向孔内,在所述导向柱(52)的下端面上设有限位板(54),在所述限位板(54)的上端面与减震座(53)的下端面上连接有第二弹簧(55),在所述减震座(53)的上端面与减震件(25)的下端面上连接有第三弹簧(51)。

5.根据权利要求1所述的一种新能源汽车的减震组件,其特征在于:所述凹槽(66)为弧形槽,所述减震条(65)为圆柱状,所述减震条(65)为橡胶条。

6.根据权利要求4所述的一种新能源汽车的减震组件,其特征在于:在所述限位板(54)与底座(1)之间设有缓冲件。

7.根据权利要求6所述的一种新能源汽车的减震组件,其特征在于:所述缓冲件包括上下间隔设置的半球体(71),在所述半球体(71)之间连接有第五弹簧(72),在所述限位板(54)的下端面和底座(1)的上端面分别设有弧形凹腔,所述半球体(71)位于弧形凹腔内。
