专利号: 2020111393673
申请人: 盐城市科瑞达科技咨询服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

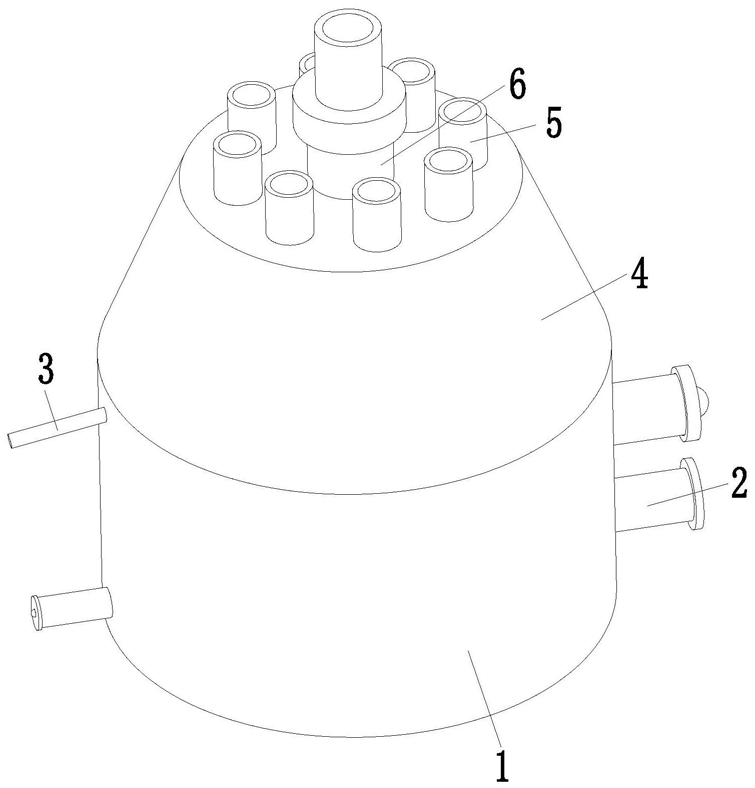

1.一种工业环保除尘装置,包括除尘箱(1)、水净单元(2)、除硫单元(3)、顶盖(4)、导风通管(5)和除尘单元(6);其特征在于:所述的除尘箱(1)底端内部安装有水净单元(2),除尘箱(1)的中部安装有除硫单元(3),除尘箱(1)的上端设置有顶盖(4),位于顶盖(4)的上端均匀设置有导风通管(5)与除尘箱(1)内部相连通;所述的除尘单元(6)通过轴承设置在顶盖(4)的顶端内壁,且除尘单元(6)位于顶盖(4)的内部;其中:所述的除硫单元(3)包括底座(31)、通气导管(32)、驱动电机(33)、电机罩(34)、储料箱(35)、压料模块(36)、导水环板(37)和引流管(38);所述的底座(31)安装在除尘箱(1)内部,且除尘箱(1)的侧壁均匀设置有通气导管(32);位于底座(31)的下端外壁通过电机座安装有驱动电机(33),驱动电机(33)的输出轴位于底座(31)的上端,所述的电机罩(34)设在驱动电机(33)的外部安装在底座(31)的下端,驱动电机(33)的输出轴通过联轴器安装有储料箱(35),储料箱(35)的上端内壁设置有压料模块(36),所述的储料箱(35)侧壁均匀设置有隔离网;储料箱(35)的上端与导水环板(37)的下端通过活动连接方式相互配合,且所述的导水环板(37)安装在除尘箱(1)的内壁,所述的导水环板(37)内壁设置有半弧形环槽,所述的引流管(38)通过除尘箱(1)安装在导水环板(37)上;

所述的除尘单元(6)包括导水通管(61)、隔离板(62)、调压水箱(63)、雾化喷头(64)、底台(65)、防水电动滑块(66)、调压卡块(67)和刷板(68);所述的导水通管(61)中部内壁安装有隔离板(62),位于导水通管(61)的下端安装有调压水箱(63),所述的调压水箱(63)侧壁均匀安装有雾化喷头(64),调压水箱(63)的底端内壁安装有底台(65),位于底台(65)上通过滑动配合方式均匀设置有防水电动滑块(66),所述的防水电动滑块(66)上端安装有调压卡块(67),且所述的调压卡块(67)与雾化喷头(64)的一端相互配合;所述的刷板(68)设置在调压水箱(63)的外壁;所述的刷板(68)外壁均匀设置有刷毛。

2.根据权利要求1所述的一种工业环保除尘装置,其特征在于:所述的水净单元(2)包括储水箱(21)、导水管(22)、管塞(23)、进水管(24)、防水塞(25)和进气管(26);所述的储水箱(21)设置在除尘箱(1)的底端内壁,所述的导水管(22)穿过除尘箱(1)的左端侧壁安装在储水箱(21)内;导水管(22)的管口安装有管塞(23);所述的进水管(24)贯穿在除尘箱(1)的右端侧壁,且进水管(24)安装在除尘箱(1)上,所述的进水管(24)管口安装有防水塞(25);

所述的进气管(26)贯穿除尘箱(1)的右端侧壁安装在储水箱(21)上。

3.根据权利要求1所述的一种工业环保除尘装置,其特征在于:所述的压料模块(36)包括压料板(361)、固定弹簧(362)和插接栓(363);所述的压料板(361)侧壁通过滑动配合方式均匀设置有插接栓(363),且所述的插接栓(363)通过固定弹簧(362)与压料板(361)的侧壁相互连接。

4.根据权利要求1所述的一种工业环保除尘装置,其特征在于:所述的储料箱(35)底端外壁均匀设置有滚珠与底座(31)的上端外壁相互配合。

5.根据权利要求1所述的一种工业环保除尘装置,其特征在于:所述的储料箱(35)内部设置有碱性固体颗粒。

6.根据权利要求2所述的一种工业环保除尘装置,其特征在于:所述储水箱(21)的底端内壁为左低右高的倾斜结构。
