专利号: 2020111496434
申请人: 孙浴峰
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

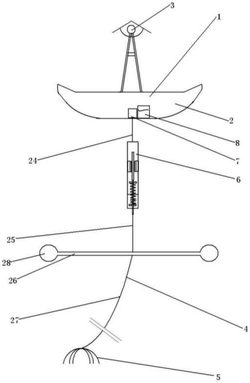

1.一种采用海能供电的漂浮式航标灯,包括航标灯,所述航标灯包括漂浮体、电灯、缆绳和锚爪,电灯安装在漂浮体上方,缆绳系住锚爪安装在浮漂体下方,其特征在于还包括直线发电装置,整流稳压器和蓄电池,所述直线发电装置通过导电线电连接整流稳压器,整流稳压器电连接蓄电池,蓄电池电连接电灯;所述直线发电装置安装在漂浮体的下方,所述整流稳压器和蓄电池安装在漂浮体内部。

2.根据权利要求1所述的采用海能供电的漂浮式航标灯,其特征在于所述直线发电装置包括筒状机壳、定子、动子、直轴、定向装置和回弹装置;

所述定子固定安装在机壳中部的内壁上,所述动子固定安装在直轴上,并安装在定子的轴心线上;所述机壳的一端为封闭端盖,另一端为轴孔端盖,所述封闭端盖完全封闭,所述轴孔端盖的中心设有第一轴孔;

所述定向装置包括一个定向筒和两个定向塞管;所述第一轴孔内设有第一定向塞管,所述直轴从第一定向塞管中穿过,直轴与第一定向塞管之间设有油封;所述轴孔端盖的外侧固定设置有定向筒,定向筒的外端设有定向端盖,定向端盖的中心设有第二轴孔,第二轴孔内设有第二定向塞管,所述直轴从第二定向塞管中穿过,直轴与第二定向塞管之间设有油封;所述两个轴孔及直轴的轴心线均在同一条直线上;

所述回弹装置包括两个弹簧和两个固定盘;在机壳内部,动子与轴孔端盖之间的直轴上固定安装第一固定盘,在所述第一固定盘与轴孔端盖之间的直轴上安装第一弹簧,所述第一弹簧的两端分别固定安装在第一固定盘和轴孔端盖上;在机壳外部的所述轴孔端盖外侧的直轴上固定安装有第二固定盘,所述第二固定盘与轴孔端盖之间的直轴上安装有第二弹簧,所述第二弹簧的两端分别固定安装在第二固定盘和轴孔端盖上;直轴上的第二固定盘及第二弹簧均封闭在定向筒内部。

3.根据权利要求2所述的采用海能供电的漂浮式航标灯,其特征在于所述机壳底部的封闭端盖通过第一缆绳与漂浮体直接相连接,所述直轴的外端连接第二缆绳,并通过第二缆绳连接锚爪。

4.根据权利要求3所述的采用海能供电的漂浮式航标灯,其特征在于所述导电线做成螺旋状,并与缆绳并行绑接。

5.根据权利要求2所述的采用海能供电的漂浮式航标灯,其特征在于所述机壳底部的封闭端盖直接固定安装在漂浮体的底部。

6.根据权利要求4或5所述的采用海能供电的漂浮式航标灯,其特征在于还包括定位板,将第二缆绳的下端装接在定位板上表面的中心位置,再设置连接锚爪的缆绳作为第三缆绳,将第三缆绳的上端装接在定位板下表面的中心位置;所述定位板为圆形或正方形,其直径或边长远大于厚度;所述定位板的浮力等于定位板的重量加上第三缆绳中悬置段的重量减去该悬置段的浮力,即F=G+(G1-F1);所述定位板悬置在直线发电装置下方的海水中。

7.根据权利要求6所述的采用海能供电的漂浮式航标灯,其特征在于所述定位板周边加设有边沿腔,所述边沿腔固定安装在定位板的周边,并确定边沿腔的浮力远大于定位板的浮力,且边沿腔每个位置的浮力相等。

8.根据权利要求7所述的采用海能供电的漂浮式航标灯,其特征在于所述定位板的投影面积等于漂浮体的投影面积。

9.根据权利要求8所述的采用海能供电的漂浮式航标灯,其特征在于所述定位板和/或边沿腔可以是空心的也可以是实心的。
