专利号: 2020111506667
申请人: 德清南方水泥有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

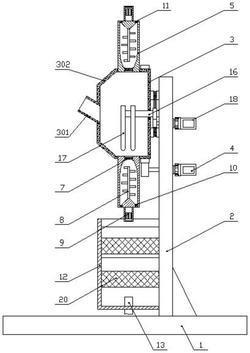

1.一种水泥粉磨前处理设备,它包括底座(1),所述底座(1)上端设置有支撑部(2),其特征在于,所述支撑部(2)一端设置有主打散仓(3),所述主打散仓(3)与支撑部(2)相对一侧设置有进料管(301),所述主打散仓(3)的轴线横向设置,所述主打散仓(3)在主电机(4)的驱动下绕自身轴线旋转,所述主打散仓(3)的侧壁上绕其轴线环形阵列设置有副打散仓(5),所述主打散仓(3)和副打散仓(5)之间设置有通道(6),所述通道(6)内设置阀门(7),所述副打散仓(5)内设置有打散杆(8),所述副打散仓(5)的轴线与主打散仓(3)的轴线垂直,所述打散杆(8)沿副打散仓(5)轴向设置,所述副打散仓(5)上设置有用于驱动打散杆(8)旋转的副电机(9),所述副打散仓(5)于通道相对一侧设置有出料口(10),所述出料口(10)处设置有开关(11),所述主打散仓(3)下方设置有筛选箱(12),所述筛选箱(12)下端设置有出风管(13),所述筛选箱(12)外侧设置有存料箱(14),所述筛选箱(12)上部设置有与存料箱(14)连通的贯穿孔(15);所述筛选箱(12)内于出风管(13)上方设置有导风板(19),所述筛选箱(12)内于贯穿孔(15)上方设置有导向板(20),所述导向板(20)一端延伸进存料箱(14)内,所述导向板(20)置于导风板(19)两侧;

辊压完成的物料在输送设备的驱动下从进料管(301)进入到主打散仓(3)内,随着主打散仓(3)的转动,使得一个副打散仓(5)转动到主打散仓(3)的下端,与该副打散仓(5)相对通道(6)内的阀门(7)开启,主打散仓(3)内的物料即可在重力作用下从通道(6)进入到该副打散仓(5)内,加料完成后阀门(7)关闭且该副打散仓(5)随主打散仓(3)的旋转而转动到主打散仓(3)的上部,此时其它的副打散仓(5)转动到主打散仓(3)下端以重复加料过程,而加料完成的副打散仓(5)内的打散杆(8)进行转动,以对物料进行打散;

进行完打散的副打散仓(5)转动一周后,开关(11)打开,使得物料能从出料口(10)排出并掉落到筛选箱(12)内,开关(11)关闭前,阀门(7)保持关闭,等出料完成且开关(11)关闭后,再进行加料。

2.根据权利要求1所述的一种水泥粉磨前处理设备,其特征在于,所述主打散仓(3)于进料管(301)一侧设置有导向部(302),所述导向部(302)的内径向进料管(301)一侧逐渐减少。

3.根据权利要求1所述的一种水泥粉磨前处理设备,其特征在于,所述进料管(301)外侧向上倾斜设置。

4.根据权利要求1所述的一种水泥粉磨前处理设备,其特征在于,支撑部(2)上设置有转动轴(16),转动轴(16)一端伸入主打散仓(3)内,所述转动轴(16)上设置有打散叶(17)。

5.根据权利要求4所述的一种水泥粉磨前处理设备,其特征在于,所转动轴(16)与打散电机(18)的输出轴连接。
