专利号: 2020111517943
申请人: 浙江伊兰文科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2023-07-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

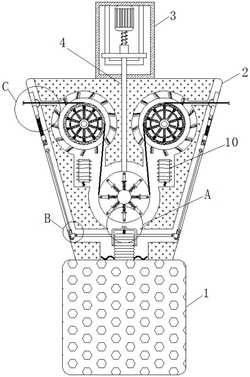

1.一种基于机器自身转速均匀涂蜡的纺纱加捻装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有操作箱(2),所述操作箱(2)的顶部固定连接有电机(3),所述电机(3)的底部固定连接有旋转轴(4),所述旋转轴(4)在远离电机(3)的一端活动连接有转盘(5),所述转盘(5)的外侧固定连接有一号弹簧(6),所述一号弹簧(6)的外侧固定连接有移动杆(7),所述操作箱(2)的内部固定连接有通电框(8),所述通电框(8)的内部活动连接有变阻器(9),所述操作箱(2)的内部固定连接有电磁铁(10),所述电磁铁(10)的外围活动连接有磁极板(11),所述磁极板(11)的内部固定连接有一号转轴(12),所述一号转轴(12)的外侧固定连接有挤压杆(13),所述挤压杆(13)在远离一号转轴(12)的一端固定连接有推动板(14),所述推动板(14)的外围固定连接有衔接柱(15),所述衔接柱(15)在远离推动板(14)的一端固定连接有蜡圈(16),所述通电框(8)的两侧固定连接有传动杆(17),所述传动杆(17)在远离通电框(8)的一端固定连接有滑块(18),所述滑块(18)的上端固定连接有拉动杆(19),所述拉动杆(19)在远离滑块(18)的一端活动连接有弹簧杆(20),所述弹簧杆(20)的顶部固定连接有移动块(21),所述移动块(21)的顶部固定连接有固定夹(22)。

2.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述电机(3)的位置在操作箱(2)顶部正中线的位置,所述旋转轴(4)在远离电机(3)的一端活动连接在操作箱(2)的内部。

3.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述一号弹簧(6)与移动杆(7)的数量相同,且一号弹簧(6)与移动杆(7)均匀分布在转盘(5)的外围。

4.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述通电框(8)的底部固定连接有压缩簧,且通电框(8)与移动杆(7)处于同一竖直面上。

5.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述电磁铁(10)的数量有两个,对称分布在操作箱(2)的内部,且电磁铁(10)与变阻器(9)之间通过导线进行连接。

6.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述磁极板(11)均匀分布在一号转轴(12)的外侧,所述挤压杆(13)的数量与推动板(14)的数量相同。

7.根据权利要求1所述的一种基于机器自身转速均匀涂蜡的纺纱加捻装置,其特征在于:所述传动杆(17)的数量有两个,对称分布在通电框(8)的两侧,所述拉动杆(19)与弹簧杆(20)之间固定连接有相斥磁极。
