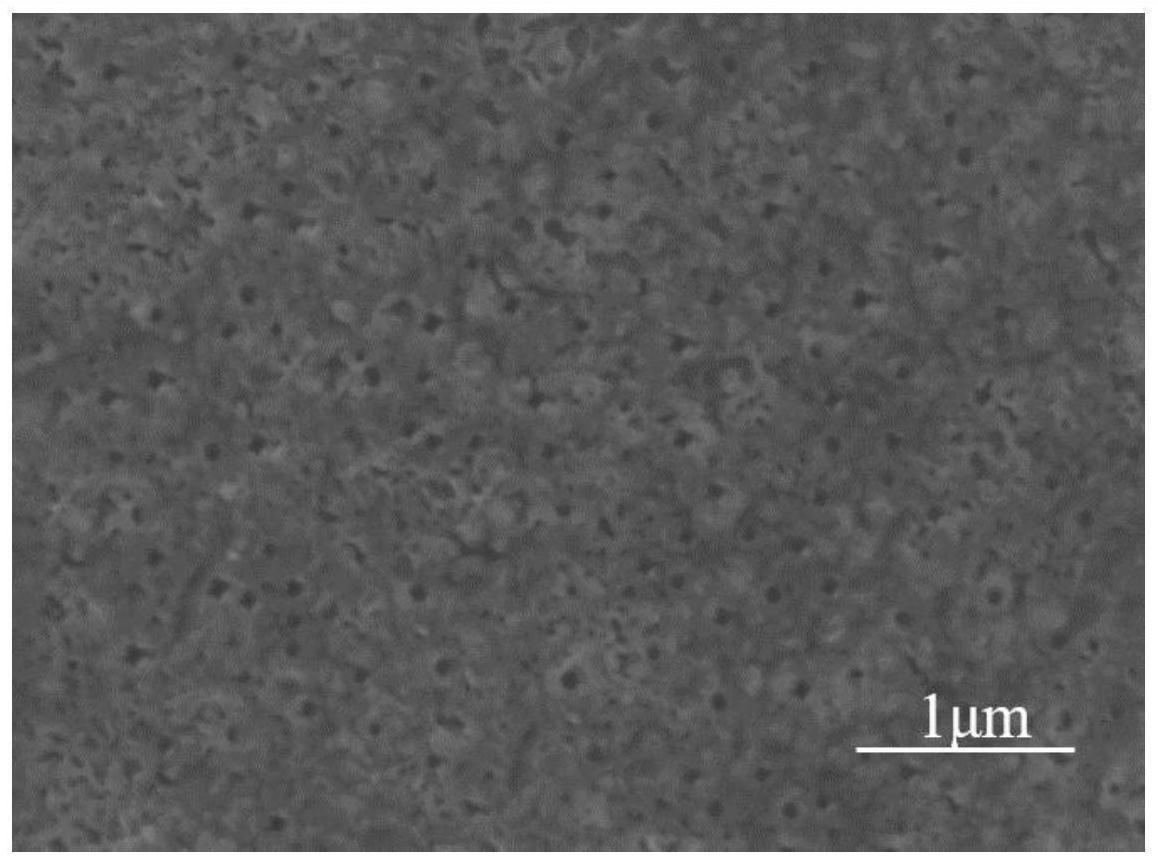

1.多孔超亲水疏油材料，其表面由TiO2、CoMoO4@ZrO2依次涂覆得到；

所述多孔超亲水疏油材料为双层膜材料；

所述CoMoO4@ZrO2由Co3O4前驱体与硝酸锆经水热反应制备得到。

2.根据权利要求1所述的多孔超亲水疏油材料，其特征是：所述多孔超亲水疏油材料由TiO2、CoMoO4@ZrO2依次涂覆在固相支持物制备得到，所述固相支持物为金属网。

3.根据权利要求1所述的多孔超亲水疏油材料，其特征是：所述Co3O4前驱体的制备方法为：将钴盐溶于溶剂中，置于反应釜中水热反应，然后干燥，煅烧。

4.根据权利要求1所述的多孔超亲水疏油材料，其特征是：所述Co3O4前驱体与硝酸锆的重量比为1:1.5～2.5，所述水热反应温度100～155℃。

2

5.权利要求1～4任一项所述的多孔超亲水疏油材料的纯水通量不低于800L/(m·h)。

6.多孔超亲水疏油材料的制备方法，包括以下步骤：(1)预处理：将固体支持物超声清洗；

(2)TiO2的涂覆：采用浸提法经所述预处理后的固体支持物浸入TiO2溶胶中浸提，干燥；

(3)CoMoO4@ZrO2的涂覆：将步骤(2)处理后的固体支持物浸入CoMoO4@ZrO2溶液中浸提，干燥；

(4)膜材料的烧结：将经步骤(3)处理后的固体支持物置于加热炉中烧结。

7.根据权利要求6所述的多孔超亲水疏油材料的制备方法，其特征是：所述步骤(2)与步骤(3)中的浸提时间为8～15min，提拉速率为1～3mm/s。

8.根据权利要求6所述的多孔超亲水疏油材料的制备方法，其特征是：所述步骤(2)与步骤(3)中干燥温度为75～95℃，干燥时间为10～25min。

9.根据权利要求6所述的多孔超亲水疏油材料的制备方法，其特征是：所述烧结曲线为：以0.5～1.5℃/min的升温速率从室温升至400～540℃，保温4～7h，冷却至室温。

10.权利要求6～9任一项所述的制备方法制得的多孔超亲水疏油材料。
