专利号: 2020111534169
申请人: 淮北禾获人科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

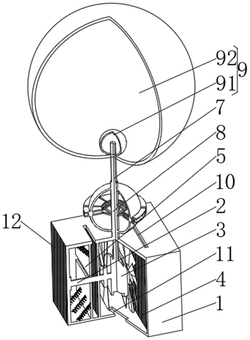

1.一种不同水流层的鱼类诱捕悬浮网箱,包括网箱(1),其特征在于:所述网箱(1)内腔两侧内壁中间位置固定连接有安装轴(2),所述安装轴(2)外表面中间位置固定连接有回旋涡流机构(3),所述网箱(1)内腔顶部和底部位于回旋涡流机构(3)两侧均固定连接有隔断网(4),所述网箱(1)内腔顶部和底部位于隔断网(4)远离回旋涡流机构(3)的一侧固定连接有诱饵机构(5),所述网箱(1)两侧外壁固定连接有装载兜(6),所述回旋涡流机构(3)外表面活动连接有调节绳(7),所述网箱(1)顶部中间位置固定连接有漂浮定位机构(8),所述调节绳(7)远离回旋涡流机构(3)的一端活动连接有波浪调控机构(9)。

2.根据权利要求1所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述回旋涡流机构(3)包括涡卷弹簧(31),所述涡卷弹簧(31)外表面固定连接有轮壳(32),所述轮壳(32)外表面与调节绳(7)活动连接,所述轮壳(32)两侧外壁均固定连接有工型柱(33),所述工型柱(33)外表面远离轮壳(32)的一侧均固定连接有桨叶(34)。

3.根据权利要求2所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述工型柱(33)内表面与安装轴(2)滑动连接,所述轮壳(32)内表面与安装轴(2)滑动连接,所述桨叶(34)外表面与网箱(1)和隔断网(4)滑动连接。

4.根据权利要求1所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述诱饵机构(5)包括封合隔板(51),所述封合隔板(51)底部与网箱(1)转动连接,所述封合隔板(51)远离隔断网(4)的一侧且靠近网箱(1)的位置活动连接有复位弹簧(52),所述复位弹簧(52)远离封合隔板(51)的一端与网箱(1)活动连接,所述封合隔板(51)靠近隔断网(4)的一侧固定连接有浮动饵料机构(53)。

5.根据权利要求4所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述浮动饵料机构(53)包括饵料筒(531),所述饵料筒(531)内腔底部中间位置固定连接有弹簧(532),所述弹簧(532)远离饵料筒(531)内腔底部的一侧固定连接有圆柱台(533),所述圆柱台(533)外表面转动连接有固定扣板(534),所述固定扣板(534)靠近圆柱台(533)的一侧中间位置固定连接有十字撑杆(535),所述饵料筒(531)内表面位于固定扣板(534)的位置开设有阶梯槽(536)。

6.根据权利要求1所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述漂浮定位机构(8)包括内调导管(81),所述内调导管(81)外表面中间位置转动连接有撑杆(82),所述撑杆(82)远离内调导管(81)的一端转动连接有浮板(83),所述浮板(83)相互靠近的一侧滑动连接有限制轨道块(84),所述限制轨道块(84)外表面固定连接有漂浮球囊(85)。

7.根据权利要求6所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述内调导管(81)包括中心环管(811),所述中心环管(811)顶部和底部均固定连接有定管(812),所述定管(812)内表面固定连接有螺栓管(813),所述螺栓管(813)内表面与调节绳(7)滑动连接。

8.根据权利要求7所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述内调导管(81)外表面顶部和底部与漂浮球囊(85)固定连接,所述浮板(83)外表面与漂浮球囊(85)滑动连接。所述内调导管(81)底端与网箱(1)活动连接。

9.根据权利要求1所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述波浪调控机构(9)包括内滚动球囊(91),所述内滚动球囊(91)外表面活动连接有外气球囊(92),所述外气球囊(92)外表面底部与调节绳(7)活动连接。

10.根据权利要求1所述的一种不同水流层的鱼类诱捕悬浮网箱,其特征在于:所述网箱(1)顶部位于隔断网(4)和诱饵机构(5)之间位置均开设有进鱼孔(10),所述网箱(1)底部中间位置开设有进水孔(11)。
