专利号: 2020111575370
申请人: 林远毅
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

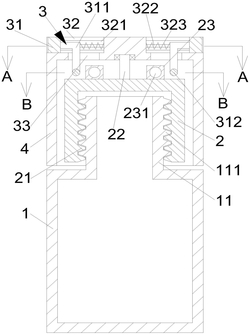

1.一种避免孩童误开误食药物的药瓶,其特征在于:包括瓶体(1)、密封盖(2)、防开组件(3)和外套盖(4);所述密封盖(2)套接在所述瓶体(1)上端,所述密封盖(2)顶部中心固定连接有中心轴(22),所述外套盖(4)内侧顶部与所述中心轴(22)转动配合连接,所述外套盖(4)套接在所述密封盖(2)外;所述防开组件(3)设置在所述外套盖(4)上,所述防开组件(3)与所述密封盖(2)间歇性连接;所述防开组件(3)包括按压块(31)、滑动杆(311)、组合杆(312)、组合块(23)、弹簧(323)、导滑杆(322)和导滑块(314);所述外套盖(4)的顶部开设有两个按压槽(32),所述按压槽(32)关于所述中心轴(22)左右对称,所述按压槽(32)的前后两侧内壁上分别相通开设有导滑槽(321),所述按压槽(32)与所述外套盖(4)内侧相通设有滑动槽(33);所述导滑杆(322)固定连接在所述导滑槽(321)内,所述导滑块(314)套接在所述导滑杆(322)上,所述导滑块(314)与所述导滑槽(321)滑动配合连接;所述按压块(31)固定连接在所述导滑块(314)之间,按压块(31)与所述按压槽(32)滑动配合连接;所述弹簧(323)套接在所述导滑杆(322)上,所述弹簧(323)一端与所述导滑块(314)固定连接,所述弹簧(323)另一端与所述导滑槽(321)内侧壁固定连接;所述滑动杆(311)为“7”字形,所述滑动杆(311)与所述滑动槽(33)滑动配合连接,所述滑动杆(311)一端与所述按压块(31)内侧固定连接,所述滑动杆(311)另一端与所述组合杆(312)固定连接,所述组合杆(312)位于所述外套盖(4)内侧;所述组合块(23)的数量为两个,所述组合块(23)固定连接在所述密封盖(2)顶部,所述组合块(23)关于中心轴(22)左右对称;所述组合块(23)中心贯穿设有组合孔(231),所述组合孔(231)与所述组合杆(312)间歇性连接;所述组合杆(312)上侧固定连接有挡杆(313),所述挡杆(313)靠近所述滑动杆(311)设置,所述挡杆(313)关于所述滑动杆(311)前后对称,且所述挡杆(313)与所述组合块(23)间歇性接触连接;所述滑动杆(311)与所述组合杆(312)为一体成型结构,所述组合块(23)与密封盖(2)为一体成型结构,且均由塑料材质制成;所述滑动杆(311)抵接到所述滑动槽(33)内侧端时,通过旋转所述外套盖(4)刚好可以使得所述组合杆(312)对准所述组合孔(231)插入;所述滑动杆(311)抵接到所述滑动槽(33)外侧端时,通过旋转所述外套盖(4)可以使得所述组合杆(312)在所述组合块(23)外侧任意转动。

2.根据权利要求1所述的一种避免孩童误开误食药物的药瓶,其特征在于:所述瓶体(1)上端设有颈部(11),所述颈部(11)外侧周壁上设有外螺纹(111);所述密封盖(2)内侧周壁上设有内螺纹(21),所述内螺纹(21)与所述外螺纹(111)螺纹连接。

3.根据权利要求1所述的一种避免孩童误开误食药物的药瓶,其特征在于:所述密封盖(2)的外径小于所述外套盖(4)的内径,所述密封盖(2)的高度小于所述外套盖(4)的高度,所述外套盖(4)的外径等于所述瓶体(1)的外径。

4.根据权利要求1所述的一种避免孩童误开误食药物的药瓶,其特征在于:所述组合块(23)和所述组合杆(312)均为弧形结构,所述组合杆(312)的外径小于所述组合孔(231)的内径。
