专利号: 2020111615931
申请人: 杜刚平
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

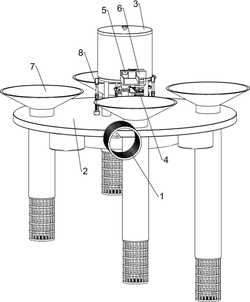

1.一种黄颡鱼养殖自动喂食装置,其特征是,包括有:牵引绳(1),牵引绳(1)一端连接有漂浮机构(2);

储藏机构(3),漂浮机构(2)上设有储藏机构(3);

漂浮机构(2)包括有:

浮板(21),牵引绳(1)一端连接有浮板(21),浮板(21)上均匀开有第一通孔(22);

配重块(23),浮板(21)底部四周均匀设有配重块(23);

浮圈(24),浮板(21)底部中间设有浮圈(24);

储藏机构(3)包括有:

安装柱(31),浮板(21)顶部中间设有多根安装柱(31);

安装板(32),安装柱(31)顶部之间连接有安装板(32);

储物箱(33),安装板(32)顶部转动式设有储物箱(33);

盖板(34),储物箱(33)顶部转动式设有盖板(34),盖板(34)与储物箱(33)之间连接有扭力弹簧(35);

把手(36),盖板(34)顶部中间设有把手(36),储物箱(33)一侧开有第二通孔(37);

还包括有驱动机构(4),驱动机构(4)包括有:电机(41),浮板(21)顶部中间设有电机(41);

第一齿轮(42),电机(41)输出轴连接有第一齿轮(42);

第一转轴(43),浮板(21)中部转动式设有第一转轴(43),第一转轴(43)穿过安装板(32)且与其转动式配合,第一转轴(43)与储物箱(33)相连;

第二齿轮(44),第一转轴(43)一侧设有第二齿轮(44),第二齿轮(44)与第一齿轮(42)啮合;

还包括有搅拌机构(5),搅拌机构(5)包括有:第二转轴(51),第一转轴(43)上连接有第二转轴(51);

凸毂(52),第二转轴(51)顶部设有凸毂(52);

扇叶(53),凸毂(52)一侧均匀设有扇叶(53),扇叶(53)处于储物箱(33)内;

还包括有挡料机构(6),挡料机构(6)包括有:落料板(61),储物箱(33)一侧设有落料板(61);

挡料板(62),落料板(61)上滑动式设有挡料板(62),挡料板(62)顶部一侧设有挡料块(63),挡料块(63)与落料板(61)滑动式配合;

伸缩杆(64),落料板(61)顶部一侧设有伸缩杆(64),伸缩杆(64)的伸缩端与挡料块(63)相连;

第一弹簧(65),挡料块(63)一侧与落料板(61)之间连接有第一弹簧(65);

推块(66),挡料板(62)底部一侧设有推块(66);

还包括有开关机构(8),开关机构(8)包括有:安装台(81),浮板(21)顶部中间设有多个安装台(81);

导套(82),安装台(81)顶部均设有导套(82),安装台(81)内均滑动式设有升降杆(84);

第二弹簧(83),升降杆(84)底部均与 安装台(81)之间连接有第二弹簧(83);

楔形块(85),升降杆(84)顶部设有楔形块(85),楔形块(85)与推块(66)配合;

限位块(86),升降杆(84)一侧四周均设有限位块(86),限位块(86)与导套(82)滑动式配合。

2.如权利要求1所述的一种黄颡鱼养殖自动喂食装置,其特征是,还包括有下料机构(7),下料机构(7)包括有:漏斗(71),浮板(21)顶部均匀设有漏斗(71);

导料管(72),浮板(21)底部四周均匀设有导料管(72),漏斗(71)的出料端和导料管(72)的进料端均与第一通孔(22)对齐;

漏料管(73),导料管(72)底部设有漏料管(73)。
