专利号: 202011165062X
申请人: 浙江工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

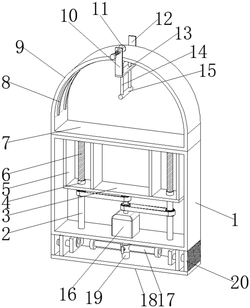

1.一种建筑用圆拱窗的圆拱形顶部建造装置,包括外壳(1),其特征在于:所述外壳(1)设置为中空的矩形框结构,所述外壳(1)的顶部设置有顶板(7),所述顶板(7)的长度与外壳(1)的长度相同,所述顶板(7)的顶部固定连接有圆拱板(9),所述圆拱板(9)设置为圆拱形,所述外壳(1)内设置有升降机构,升降机构与顶板(7)连接,所述圆拱板(9)上设置有垒砖机构。

2.根据权利要求1所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:升降机构包括电机(16)、主轴(2)、丝杆(6)、铜套(4)、升降板(3)、支撑板(5),所述主轴(2)的一端与丝杆(6)固定连接,所述主轴(2)远离丝杆(6)的一端与外壳(1)铰接,所述丝杆(6)远离主轴(2)的一端与外壳(1)铰接,所述电机(16)固定连接于外壳(1)内,所述电机(16)与主轴(2)联动连接,所述铜套(4)丝杠配合于丝杆(6)上,所述升降板(3)固定连接于铜套(4)的外部,所述支撑板(5)固定连接于升降板(3)的顶部,所述支撑板(5)的顶部贯穿外壳(1)且与顶板(7)的底部固定连接。

3.根据权利要求2所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:所述电机(16)的输出轴上固定连接有主动轮,所述主轴(2)上固定连接有从动轮,且主动轮和从动轮的外部传动连接有传动带。

4.根据权利要求2所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:所述支撑板(5)的数量设置为四个,且四个支撑板(5)两两对称设置于升降板(3)的两侧。

5.根据权利要求2所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:垒砖机构包括弧形滑轨(8)、滑座(21)、直杆(14)、把手(15)、安装板(13)、第一夹板(10)、第二夹板(12)、螺套(22)、螺杆(23)、夹头(11)、旋钮(24),所述圆拱板(9)的内壁上固定连接有与圆拱板(9)相匹配的弧形滑轨(8),所述滑座(21)滑动配合于弧形滑轨(8)上,所述直杆(14)固定连接在滑座(21)远离弧形滑轨(8)的一侧,所述直杆(14)远离滑座(21)的一端与把手(15)固定连接,所述安装板(13)固定连接在直杆(14)上,所述安装板(13)的长度大于圆拱板(9)宽度,所述安装板(13)的顶部两端分别与第一夹板(10)和第二夹板(12)固定连接,所述第一夹板(10)上固定连接有螺套(22),所述螺杆(23)螺纹配合于螺套(22)内,且螺杆(23)的轴线与第二夹板(12)垂直,所述螺杆(23)靠近第二夹板(12)的一端与夹头(11)固定连接,所述螺杆(23)远离夹头(11)的一端与旋钮(24)固定连接。

6.根据权利要求5所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:所述夹头(11)远离螺杆(23)的一侧固定连接有防滑垫,且防滑垫远离夹头(11)的一侧开设有防滑纹。

7.根据权利要求5所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:还包括固定机构,固定机构包括底板(18)、两个抵壁组件、中轴(19)、轴套(28)、锁紧螺栓(29)、横杆(17)、第一永磁铁(26)、第二永磁铁(30)、第三永磁铁(25)、第四永磁铁(31),所述中轴(19)的顶部与外壳(1)的底部中心固定连接,所述中轴(19)的底部与底板(18)的中心固定连接,所述底板(18)的形状与外壳(1)的底面形状大小相同,所述轴套(28)转动连接于中轴(19)上,所述横杆(17)的数量设置为两根,且两根横杆(17)对称固定连接于轴套(28)的两侧,所述锁紧螺栓(29)固定连接于轴套(28)上,所述横杆(17)为水平设置,且其中一根横杆(17)远离轴套(28)的一端与第一永磁铁(26)固定连接,另一根横杆(17)远离轴套(28)的一端与第二永磁铁(30)固定连接,两个抵壁组件分别对称设置于中轴(19)的两侧,抵壁机构包括连接板(34)、滑套(33)、滑杆(32)、抵壁板(20)、推板(27),所述连接板(34)的底部与底板(18)固定连接,所述连接板(34)的顶部与外壳(1)的底部固定连接,所述滑套(33)固定连接在连接板(34)上,所述滑杆(32)滑动配合于滑套(33)内,所述滑杆(32)远离中轴(19)的一端与抵壁板(20)固定连接,所述抵壁板(20)为竖直设置,所述滑杆(32)远离抵壁板(20)的一端与推板(27)固定连接,且第三永磁铁(25)和第四永磁铁(31)分别镶嵌在两个推板(27)上,所述第三永磁铁(25)靠近中轴(19)的一侧磁极与第一永磁铁(26)靠近中轴(19)的一侧磁极相同,所述第四永磁铁(31)靠近中轴(19)的一侧磁极与第二永磁铁(30)靠近中轴(19)的一侧磁极相同。

8.根据权利要求7所述的一种建筑用圆拱窗的圆拱形顶部建造装置,其特征在于:所述抵壁板(20)远离中轴(19)的一侧固定连接有防滑层。
