专利号: 2020111655587
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

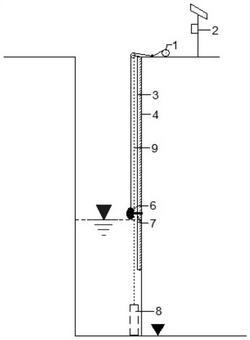

1.一种集水井自动水位监测装置的监测方法,其特征在于,包括以下步骤:第一水位监测装置监测集水井中的水位;所述第一水位监测装置包括:限位浮漂尺(3),其沿所述集水井的高度方向上设置在所述集水井的井壁上;

若干限位杆(4),若干限位杆(4)等间隔设置在所述限位浮漂尺(3)的表面上,所述限位杆(4)向下倾斜;

导向杆(5),其竖直设置在所述集水井内,且与若干限位杆(4)相对设置;

浮漂探头(6),其漂浮在集水井中的水面上,且滑动套设在所述导向杆(5)内,所述浮漂探头(6)底部设有第一电测水位计;

连接探杆(7),其一端连接所述浮漂探头(6)、另一端插入在相邻的两根限位杆(4)之间,所述连接探杆(7)和所述限位浮漂尺(3)通过双极锁存型霍尔效应开关连接;

第一水位监测装置监测集水井中的水位的具体方法为:连接探杆(7)在若干限位杆(4)之间移动,连接探杆(7)通过双极锁存型霍尔效应开关与限位杆(4)连通时,启动第一电测水位计,将集水井水位数值传至控制终端(2)进行记录;

连接探杆(7)在若干限位杆(4)之间移动的具体过程为:当集水井中的水位上涨,浮漂探头(6)受到浮力向上移动,带动连接探杆(7)发生变形,使连接探杆(7)移动至上一相邻的两个限位杆(4)之间;当集水井中的水位下降,浮漂探头(6)受到重力向下移动,带动连接探杆(7)发生变形,使连接探杆(7)移动至下一相邻的两个限位杆(4)之间;

第二水位监测装置(1)监测集水井中的水位;

控制终端(2)记录所述第一水位监测装置和所述第二水位监测装置(1)监测的集水井中的水位数值,并进行复核判断。

2.如权利要求1所述的集水井自动水位监测装置的监测方法,其特征在于,进行复核判断时,当控制终端记录第一水位监测装置和第二水位监测装置的数值相差小于5cm时表示符合误差范围,取两者平均值;如果超出5cm的误差范围需进行校准和再次测量,并给控制终端2反馈信号。

3.如权利要求1所述的集水井自动水位监测装置的监测方法,其特征在于,所述第二水位监测装置(1)包括:大滑轮(101)、小滑轮(102)、霍尔开关(103)、线盘(104)、自平衡传动滑轮(105)、绳索(106)、第二电测水位计,所述小滑轮(102)位于所述大滑轮(101)和所述线盘(104)的中间位置,所述大滑轮(101)远离所述小滑轮(102)的一侧与所述浮漂探头(6)位于同一竖直线上,所述小滑轮(102)的下端低于所述大滑轮(101)和所述线盘(104)的上端,所述霍尔开关(103)设置在所述小滑轮(102)的底部,所述自平衡传动滑轮(105)设置在所述线盘(104)的底部,所述线盘(104)上绕设所述绳索(106),所述绳索(106)穿过所述小滑轮(102)的下端、所述大滑轮(101)的上端与所述浮漂探头(6)连接,所述第二电测水位计设置在所述霍尔开关(103)的下方;

第二水位监测装置(1)监测集水井中的水位的具体方法为:浮漂探头(6)的重力与受到的浮力相等时,霍尔开关(103)发生闭合,启动第二电测水位计,将当前集水井水位数值传至控制终端(2)进行记录。

4.如权利要求1所述的集水井自动水位监测装置的监测方法,其特征在于,当第一水位监测装置和第二水位监测装置(1)监测的集水井中的水位数值达到第一预设高度后,控制终端(2)进入监测状态;

当第一水位监测装置和第二水位监测装置(1)监测的集水井中的水位数值达到第二预设高度后,控制终端(2)进入预警状态;

当第一水位监测装置和第二水位监测装置(1)监测的集水井中的水位数值达到第三预设高度后,控制终端(2)发送信号,启动抽排水装置,抽排出集水井中的积水。

5.如权利要求1所述的集水井自动水位监测装置的监测方法,其特征在于,所述限位杆(4)向下倾斜的角度为30~40°。

6.如权利要求4所述的集水井自动水位监测装置的监测方法,其特征在于,所述抽排水装置与所述控制终端(2)连接,接收所述控制终端(2)发出的命令,将集水井中的积水排出,所述抽排水装置包括潜水泵(8)和管体(9),所述潜水泵(8)设置在所述集水井中,所述管体(9)一端连接所述潜水泵(8)另一端伸出所述集水井外。
