1.一种含油重金属废水处理用吸附剂的制备方法，包括：S1：将3‑巯基‑2苄基丙基甘氨酸与乙酸酐混合均匀，加入木质纤维素，恒温水浴搅拌，抽滤、洗涤、干燥得到产物A；

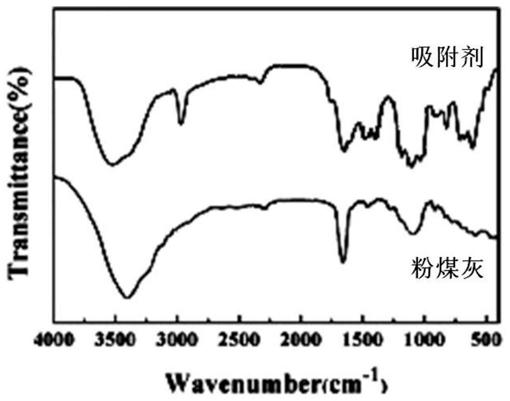

S2：预处理‑碱化处理后的粉煤灰，加入产物A的碱性悬浮液中，搅拌，调节pH；水洗、抽滤至中性，恒温干燥即得吸附剂。

2.根据权利要求1所述的一种含油重金属废水处理用吸附剂的制备方法，其特征在于：所述步骤S1中，3‑巯基‑2苄基丙基甘氨酸与乙酸酐质量比为2～2.3：1；所述木质纤维素与

3‑巯基‑2苄基丙基甘氨酸的质量比为1：5～6。

3.根据权利要求1所述的一种含油重金属废水处理用吸附剂的制备方法，其特征在于：所述产物A的接枝率＞76％。

4.根据权利要求1所述的一种含油重金属废水处理用吸附剂的制备方法，其特征在于：所述步骤S2中粉煤灰的预处理‑碱化处理方法为：300～320℃下活化1～1.5h后，与氢氧化钠溶液混合，固液比为1：9～10；95～98℃下搅拌2～3h；接着水洗、抽滤至中性，80～85℃下干燥即可。

5.根据权利要求1所述的一种含油重金属废水处理用吸附剂的制备方法，其特征在于：所述步骤S2中粉煤灰和产物A的质量比为1：10～11.3；所述pH调节至9～9.5。

6.根据权利要求1所述的一种含油重金属废水处理用吸附剂的制备方法，其特征在于：所述吸附剂对柴油的饱和吸附量＞80g/g，对泵油的饱和吸附量＞90g/g。

7.含油重金属废水的处理方法，低温等离子体协同权利要求1所述的吸附剂对废水进行处理。

8.根据权利要求7所述的含油重金属废水的处理方法，其特征在于：所述低温等离子体的具体操作方法为：介质阻挡放电，针尖直径为1.5mm，距离水面高度为18～20mm；放电电压为18～20kV，电极板间距20～23mm，曝气量为10～12L/h，放电时间200～220min。

9.根据权利要求7所述的含油重金属水的处理方法，其特征在于：所述吸附剂的添加量为0.8～1g/L。
