专利号: 2020111778197
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

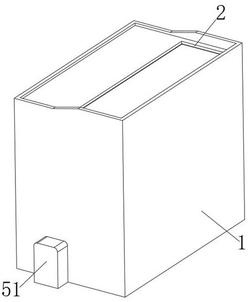

1.一种基于大数据的信息技术教学设备,包括讲台壳体(1),所述讲台壳体(1)顶部开有出料口(2),且一侧开有伸缩门,其特征在于:所述讲台壳体(1)内底部安装有用于不同讲师教学用具存放及顶出用的教具存放排出机构(3),所述教具存放排出机构(3)包括顶出板(4),所述顶出板(4)两端固定有L型连接板(5),且两个L型连接板(5)内螺纹插接有移动丝杆(6),所述移动丝杆(6)顶部转动连接有固定块(7),并通过固定块(7)与讲台壳体(1)两侧内壁固定,两个所述移动丝杆(6)底端外侧均固定有传动齿轮(8),且两个传动齿轮(8)外侧啮合套接有齿形带(9),任意一个移动丝杆(6)底部固定有与讲台壳体(1)底部固定的驱动电机(10),且另一个移动丝杆(6)底端与讲台壳体(1)底部内壁转动连接,所述讲台壳体(1)内固定有循环提升组件(11),且讲台壳体(1)内对应出料口(2)位置处安装有闭合门组件(12),所述讲台壳体(1)内安装有用于教材推送用的转移机构(13),所述循环提升组件(11)包括多个循环板(14)和两个传动件(15),多个所述循环板(14)位于两个传动件(15)之间,且多个所述循环板(14)两端均固定有Z型杆(16),所述Z型杆(16)固定在传动件(15)外侧,所述传动件(15)包括两组链传动件(17)和T型板(18),所述链传动件(17)包括两个链轮(19)和与链轮(19)相啮合的链条(20),任意一组所述链传动件(17)内两个链轮(19)与T型板(18)转动连接,且T型板(18)与讲台壳体(1)内壁固定,另一组所述链传动件(17)内两个链轮(19)均与讲台壳体(1)内壁转动连接,所述讲台壳体(1)外侧安装有提升电机(21),且提升电机(21)输出端与底端链轮(19)齿轴固定,两组所述链传动件(17)的链轮(19)齿轴之间均固定有相互啮合的连接齿轮(22),且两组所述链传动件(17)的链条(20)外侧分别与Z型杆(16)两端固定,所述转移机构(13)包括推送板(23)和复位件(24),所述推送板(23)两端均螺纹插接有转移丝杆(25),且转移丝杆(25)两端均转动安装有安装块(26),并通过安装块(26)与讲台壳体(1)内壁固定,所述转移丝杆(25)外端固定有安装在讲台壳体(1)内壁的转移电机(27),且推送板(23)远离顶出板(4)一侧固定有L型安装板(28),所述L型安装板(28)内滑动插接有多个滑柱(29),且多个滑柱(29)外侧和底端均固定有限位环(30),所述滑柱(29)外侧套有顶出弹簧(31),且顶出弹簧(31)两端分别与L型安装板(28)顶部和限位环(30)底部接触,多个所述滑柱(29)顶部固定有调节杆(32),且讲台壳体(1)两侧内壁对应调节杆(32)位置开有与调节杆(32)外端滑动连接的调节槽(33),所述复位件(24)安装在讲台壳体(1)内侧。2.根据权利要求1所述的一种基于大数据的信息技术教学设备,其特征在于:所述复位件(24)包括双向丝杆(34)和复位板(35),所述讲台壳体(1)内侧壁开有安装槽(36),且安装槽(36)一侧固定有复位电机(37),所述复位电机(37)输出端与双向丝杆(34)一端固定,且双向丝杆(34)另一端通过轴承与安装槽(36)另一侧内壁转动连接,所述双向丝杆(34)两端均螺纹插接有与安装槽(36)内壁滑动连接的移动块(38),且两个移动块(38)内均铰接有复位杆(39),两个所述复位杆(39)外端通通过铰链与复位板(35)内侧铰接。3.根据权利要求2所述的一种基于大数据的信息技术教学设备,其特征在于:所述闭合门组件(12)包括挡门(40),所述挡门(40)两端均安装有移动套(41),且移动套(41)内滑动插接有移动柱(42),所述移动柱(42)两端与讲台壳体(1)两侧内壁固定,且移动柱(42)一端外侧套有复位弹簧(43),所述挡门(40)远离移动套(41)一端底部固定轨道杆(44),且轨道杆(44)两端均固定有滚轮(45),所述讲台壳体(1)两侧对应轨道杆(44)开有与滚轮(45)滑动连接的轨道槽(46),两个所述移动柱(42)一端均固定有定位块(47),且两个定位块(47)

之间转动安装有转动板(48),所述转动板(48)底部外侧两端转动安装有调节板(49),且调节板(49)外端转动安装有调节套(50),两个所述调节套(50)分别滑动套接在两个移动柱(42)外侧,并与移动套(41)相抵。4.根据权利要求3所述的一种基于大数据的信息技术教学设备,其特征在于:所述讲台壳体(1)外侧对应提升电机(21)位置处固定有防护壳(51)。
