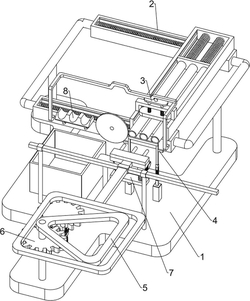

1.一种亚克力圆管便捷切割装置,其特征是,包括有:底座(1),底座(1)顶部一侧设有推出机构(2),推出机构(2)上设有卡紧机构(3);
挡料机构(4),底座(1)顶部中间设有挡料机构(4);
下料机构(5),底座(1)顶部另一侧设有下料机构(5)和驱动机构(6);
推出机构(2)包括有:
支架(21),底座(1)顶部一侧对称设有支架(21);
第一滑轨(22),支架(21)的两侧之间均连接有第一滑轨(22),第一滑轨(22)内均滑动式设有滑块(24);
第一弹簧(23),滑块(24)一侧与第一滑轨(22)内壁之间均连接有第一弹簧(23);
第二滑轨(25),滑块(24)顶部之间连接有第二滑轨(25);
滑板(27),第二滑轨(25)上滑动式设有滑板(27),滑板(27)一侧与第二滑轨(25)内壁之间连接有第二弹簧(26);
卡紧机构(3)包括有:
安装架(31),第二滑轨(25)顶部一侧设有安装架(31);
挤压杆(32),安装架(31)两侧均滑动式设有挤压杆(32);
上压板(35),挤压杆(32)顶部之间连接有上压板(35);
下压板(34),挤压杆(32)底部之间连接有下压板(34),下压板(34)顶部与安装架(31)底部之间连接有第三弹簧(33),第三弹簧(33)套设在挤压杆(32)上;
第一楔形块(36),上压板(35)顶部设有第一楔形块(36);
限位架(37),一侧第一滑轨(22)一侧设有限位架(37)和切割刀(38),限位架(37)和第一楔形块(36)配合;
挡料机构(4)包括有:
固定架(41),底座(1)顶部中间前侧对称设有固定架(41);
挡杆(42),固定架(41)之间滑动式连接有挡杆(42);
第四弹簧(43),挡杆(42)底部与固定架(41)之间均连接有第四弹簧(43);
横杆(44),挡杆(42)两侧均设有横杆(44)。
2.如权利要求1所述的一种亚克力圆管便捷切割装置,其特征是,下料机构(5)包括有:转轴(51),底座(1)顶部一侧转动式设有转轴(51),转轴(51)顶部设有三角轮(52);
第二滑套(57),底座(1)顶部一侧对称设有第二滑套(57);
滑杆(56),第二滑套(57)一侧均滑动式连接有滑杆(56);
第一滑套(55),滑杆(56)内侧之间连接有第一滑套(55);
第一连接杆(54),第一滑套(55)滑动式设有第一连接杆(54),第一连接杆(54)一端设有推动框(53),推动框(53)与三角轮(52)配合;
第三滑套(58),第一连接杆(54)另一端设有第三滑套(58);
下料板(59),第三滑套(58)顶部设有下料板(59);
第二楔形块(510),第三滑套(58)底部两侧均转动式设有第二楔形块(510),第二楔形块(510)与横杆(44)配合;
扭力弹簧(511),第二楔形块(510)与第三滑套(58)之间均连接有扭力弹簧(511)。
3.如权利要求2所述的一种亚克力圆管便捷切割装置,其特征是,驱动机构(6)包括有:电机(61),底座(1)顶部一侧设有电机(61);
第一齿轮(62),电机(61)输出轴连接有第一齿轮(62);
第二齿轮(63),转轴(51)一侧设有第二齿轮(63),第二齿轮(63)与第一齿轮(62)相啮合。
4.如权利要求3所述的一种亚克力圆管便捷切割装置,其特征是,还包括有顶起机构(7),顶起机构(7)包括有:
连接板(71),第三滑套(58)内滑动式设有连接板(71),连接板(71)顶部与下料板(59)底部相连;
第五弹簧(72),连接板(71)与第三滑套(58)之间连接有第五弹簧(72);
凸块(73),连接板(71)底部设有凸块(73);
顶出杆(74),底座(1)顶部中间设有顶出杆(74),凸块(73)与顶出杆(74)配合。
5.如权利要求4所述的一种亚克力圆管便捷切割装置,其特征是,还包括有收集机构(8),收集机构(8)包括有:
第二连接杆(81),一侧第一滑轨(22)对称设有第二连接杆(81);
放置板(82),第二连接杆(81)顶部之间连接有放置板(82);
收集框(83),底座(1)顶部中间另一侧设有收集框(83)。
