专利号: 2020111919481
申请人: 漳州亚太汽车附件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

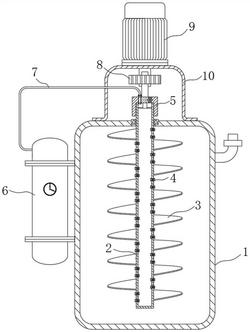

1.一种聚氨酯发泡机,包括机体(1),其特征在于:所述机体(1)内通过轴承安装有中空轴(2),所述中空轴(2)上安装有螺旋叶片(3),所述中空轴(2)上对称开设有多个气孔,且每个气孔均位于相邻的两个叶片之间;

所述机体(1)的上端安装有罩体(10),所述中空轴(2)的上端延伸至罩体(10)并固定连接有连接架(13),所述连接架(13)的上端固定连接有连接座(14),所述连接座(14)的上端通过转杆(12)安装有第一齿轮(8),所述罩体(10)的上端安装有电机(9),所述电机(9)的输出端延伸至罩体(10)内并安装有第二齿轮(11),且第二齿轮(11)与第一齿轮(8)啮合;

所述机体(1)的外侧壁上安装有储气罐(6),所述储气罐(6)的出气端连通有连通管(7),所述连通管(7)的末端贯穿罩体(10)并延伸至中空轴(2)内;

所述中空轴(2)的上端过盈连接有固定座(5),所述固定座(5)上开设有圆腔,且连接座(14)位于圆腔内;

所述连通管(7)的末端安装有第一卡座(16),所述第一卡座(16)包括连接盘(1603)和长筒(1601),且长筒(1601)位于连接座(14)和固定座(5)之间,所述长筒(1601)的两端对称安装有两个卡环(1602),且位于上端的卡环(1602)与连接盘(1603)之间通过多个锁紧螺钉连接,且位于长筒(1601)下端的卡环(1602)位于中空轴(2)内;

所述圆腔内滑动连接有密封环(15),所述密封环(15)上开设有圆形通孔(1503),且第一卡座(16)位于圆形通孔(1503)内,且圆形通孔(1503)的内径与长筒(1601)的外径相等;

所述连接座(14)的外侧壁和固定座(5)的内侧壁上均开设有多个卡槽,每个所述卡槽内均卡设有滚珠(17),所述密封环(15)的外侧壁上开设有第一环槽(1501),所述密封环(15)的内侧壁上开设有第二环槽(1502),且固定座(5)上卡设的滚珠(17)均位于第一环槽(1501)内,且连接座(14)上卡设的滚珠(17)均位于第二环槽(1502)内;

所述连接架(13)包括连接柱(1301),所述连接柱(1301)固定连接在连接座(14)的下端面,所述连接柱(1301)上对称安装有多根连接杆(1302),且连接杆(1302)固定连接在中空轴(2)的内壁上;

每个所述气孔内均卡设有单向座(4),所述单向座(4)上包括第二卡座(401),所述第二卡座(401)内开设有出气孔(402)和安装孔(406),且出气孔(402)与安装孔(406)连通,且出气孔(402)的内径小于安装孔(406)的内径,所述安装孔(406)内固定安装有安装环(404),所述安装环(404)上通过连接弹簧(405)固定连接有卡球(403),且卡球(403)卡设在出气孔(402)上,且卡球(403)的直径大于出气孔(402)的孔径;

打开电机(9),电机(9)带动第二齿轮(11)转动,通过齿轮的啮合第一齿轮(8)转动并带动连接座(14)转动,连接座(14)通过连接架(13)带动中空轴(2)转动,中空轴(2)上的螺旋叶片(3)对物料进行搅拌,在电机(9)带动中空轴(2)转动时,过盈配合在中空轴(2)上的固定座(5)也随之转动,第一卡座(16)在连通管(7)的限制下不进行运动,密封环(15)相对于机体(1)亦不进行运动,故而第一卡座(16)和密封环(15)均相对于固定座(5)转动,滚珠(17)的设置能够将密封环(15)与固定座(5)之间的滑动摩擦转换成滚动摩擦,减少密封环(15)与固定座(5)之间的摩擦阻力;同时储气罐(6)通过连通管(7)向中空轴(2)内输送气体,储气罐(6)中的气体通过连通管(7)、第一卡座(16)进入中空轴(2)后,通过出气孔(402)进入单向座(4)内,中空轴(2)内部气压增强,气体挤压卡球(403)进入安装孔(406)内,此时连接弹簧(405)压缩,气体通过安装环(404)中的圆孔进入机体(1)内部,机体(1)中的物料在通过安装环(404)中的圆孔进入安装孔(406)内部后,物料向出气孔(402)的方向上推动卡球(403),卡球(403)直径大于出气孔(402)的孔径,故而卡球(403)能够完美抵设在出气孔(402)的端部,机体(1)中的物料不能通过出气孔(402)进入中空轴(2)内部,气孔均匀设置在中空轴(2)上,故而气体能够与位于不同高度的物料进行充分接触,在发泡过程中也能够最大程度上保证气泡的大小和分布均匀。
