专利号: 2020111946239
申请人: 平罗县凯迪化工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

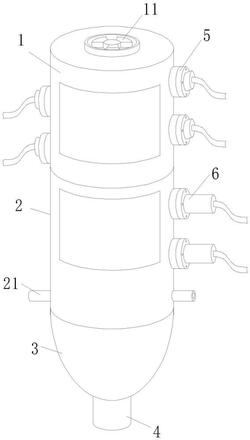

1.一种双级分区喷淋脱硫塔,其特征在于,包括第一喷淋箱(1),所述第一喷淋箱(1)包括的底端连接有第二喷淋箱(2),所述第二喷淋箱(2)的底端连接有浆液箱(3),所述浆液箱(3)的底端下料口固定连接有下料管(4),所述第一喷淋箱(1)外侧壁贯穿内腔可拆卸安装有四个第一喷淋机构(5),所述第一喷淋机构(5)包括第一喷淋杆(51),所述第一喷淋杆(51)置于第一喷淋箱(1)的内腔,四个所述第一喷淋杆(51)由上向下依次相叠,且呈倾斜角

10度设置,所述第一喷淋杆(51)底端安装有若干个第一喷淋头(53),所述第一喷淋杆(51)的一端固定连接有对接法兰(52),所述第一喷淋箱(1)外侧壁与第一喷淋杆(51)对应的插槽处固定连接有法兰,四个所述第一喷淋杆(51)分别插入对应插槽,其对接法兰(52)与外侧壁上的法兰对接并通过螺栓依次穿插对应螺孔固定连接,所述第一喷淋杆(51)的内部设置有若干个内槽(56),所述内槽(56)的内部安装有弹簧(54),所述第一喷淋杆(51)通过连通管与内槽(56)连通,所述内槽(56)的端部与所述第一喷淋头(53)连通;所述第二喷淋箱(2)外侧壁贯穿内腔可拆卸安装有一对第二喷淋机构(6);

所述第二喷淋机构(6)包括第二喷淋杆(61),两个所述第二喷淋杆(61)由上向下依次平行,且置于第二喷淋箱(2)腔内,所述第二喷淋杆(61)置于第二喷淋箱(2)腔内,所述第二喷淋杆(61)的一端安装有轴承(62),且第二喷淋杆(61)固定连接在轴承(62)的内轴上,所述轴承(62)的外轴四端均设有螺孔,所述第二喷淋杆(61)对应轴承(62)的延伸端固定连接有调节握把(63),所述调节握把(63)底端安装有若干个第二喷淋头(64),所述第二喷淋箱(2)外侧壁与第二喷淋杆(61)对应的插槽固定连接有法兰,两个所述第二喷淋杆(61)分别插入对应插槽,其轴承(62)与法兰对接通过螺栓依次穿插对应螺孔固定连接;

位于上部的第二喷淋机构(6)的一侧设有凸块(65);所述第二喷淋箱(2)的内部安装有滞气机构(7),所述滞气机构(7)包括挡板(71)、滞气罩(72)、排气孔(73)和复位弹簧(74),所述滞气罩(72)的底部安装有复位弹簧(74),且所述滞气罩(72)的一侧设有挡板(71),且所述挡板(71)与凸块(65)间歇性的配合抵接,所述滞气罩(72)的中部设有排气孔(73)。

2.根据权利要求1所述的一种双级分区喷淋脱硫塔,其特征在于,所述第一喷淋箱(1)的顶端设有排气口且安装有引气扇(11),所述引气扇(11)的供电端与外界电源电性连接。

3.根据权利要求1所述的一种双级分区喷淋脱硫塔,其特征在于,所述第二喷淋箱(2)外侧壁对称的两端均设有注气口且固定连接有注气管(21),所述注气管(21)上安装有单向气阀。

4.根据权利要求1所述的一种双级分区喷淋脱硫塔,其特征在于,所述第一喷淋机构(5)和第二喷淋机构(6)的输液端均与外界浆液管道连接,所述第一喷淋箱(1)和第二喷淋箱(2)的外侧壁均设有观望窗,所述第一喷淋箱(1)、第二喷淋箱(2)、浆液箱(3)和下料管(4)内腔相贯通,所述下料管(4)上安装有阀门。
