专利号: 2020111999113
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

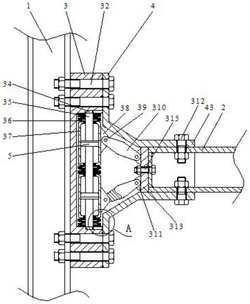

1.一种钢结构连接节点,包括竖直设置的钢柱和水平设置的钢梁,其特征在于:钢柱的左侧固定设有节点底座,节点底座的左侧固定设有节点顶盖,钢梁的左端插装在节点顶盖右端内部,并通过竖直设置的剪力螺栓与节点顶盖固定连接;

节点底座内固定设有竖直延伸的活塞轴,活塞轴上间隔设置有两个阻尼缸,阻尼缸的内部填充阻尼液,阻尼缸通过连接臂与钢梁活动铰接,以在剪力螺栓被剪断后,钢梁发生左右晃动,进而通过连接臂带动阻尼缸上下运动;

相邻的两个阻尼缸之间以及阻尼缸与节点底座之间均设置有碟簧,阻尼缸上下运动的过程中对碟簧进行压缩或拉伸,以将地震能量转换为碟簧的弹性势能;

阻尼缸的内部设有活塞件,活塞件包括凹槽板和若干阻尼片,凹槽板与活塞轴固定连接,若干阻尼片沿凹槽板圆周方向均匀分布;凹槽板具有内环体、外环体和位于内环体和外环体之间的连接条,外环体的上表面设有滑槽,阻尼片的下表面设有第一滑动键,阻尼片通过第一滑动键滑动安装在滑槽内部,阻尼片封堵内环体和外环体之间的空间,相邻的两个阻尼片之间具有缝隙以形成阻尼孔。

2.根据权利要求1所述的一种钢结构连接节点,其特征在于:活塞件还包括幕帘板,幕帘板位于凹槽板的上方,且幕帘板可转动地安装于凹槽板,阻尼片位于凹槽板和幕帘板之间;

幕帘板包括内圈体、外圈体和辐条板,辐条板沿幕帘板的圆周方向均布在内圈体和外圈体之间,辐条板的数量与阻尼片的数量相同,每个辐条板的上表面均具有上下贯通的长圆孔,阻尼片的上表面设有第二滑动键,第二滑动键可滑动地设置于长圆孔内;

阻尼缸具有第一内膛线和第二内膛线,第一内膛线和第二内膛线关于阻尼缸的上下中心面对称设置,幕帘板设置于第一内膛线和第二内膛线的连接处,且阻尼缸在上下移动时通过第一内膛线或第二内膛线带动幕帘板转动,以使幕帘板转动的同时带动阻尼片在滑槽内滑动,进而使阻尼片张开或者闭合来改变阻尼孔的大小。

3.根据权利要求2所述的一种钢结构连接节点,其特征在于:活塞件还包括护板;

外圈体的外侧周向边缘处具有向下凸起的环圈,外环体处于环圈的内侧,护板位于外环体的下方,且护板与环圈固定连接,以将凹槽板卡装在幕帘板和护板之间。

4.根据权利要求2所述的一种钢结构连接节点,其特征在于:阻尼片具有上表面、下表面、以及连接上表面和下表面的周壁面,周壁面包括一个圆弧面、两个第一竖向平面、两个第二竖向平面和一个第三竖向平面,圆弧面与内环体同轴设置,第三竖向平面设置于圆弧面的径向外侧,第三竖向平面垂直于内环体的径向方向;两个第一竖向平面的靠近内环体中心的一端分别与圆弧面的两端相连接,两个第一竖向平面的另一端相互远离,两个第一竖向平面的另一端与第三竖向平面的两端分别通过一个第二竖向平面相连接,阻尼片闭合时,相邻两个阻尼片的圆弧面相互连接围成一个圆,同时相邻两个阻尼片的第一竖向平面相互贴合,以使相邻两个阻尼片的第二竖向平面相交形成一个避让缺口;

第二滑动键位于阻尼片的上表面,且第二滑动键位于两个第二竖向平面的对称面上;

第一滑动键位于阻尼片的下表面,且位于第二竖向平面和第三竖向平面的夹角处。

5.根据权利要求2所述的一种钢结构连接节点,其特征在于:内环体的内壁上沿内环体的圆周方向均布有与活塞轴相配合的止动键,凹槽板通过止动键与活塞轴固定连接;外圈体的外壁上沿外圈体圆周方向均布有滑动块,滑动块位于第一内膛线和第二内膛线的连接处,以使阻尼缸上下运动时带动幕帘板转动。

6.根据权利要求1所述的一种钢结构连接节点,其特征在于:每个活塞轴的两端均设置有方形轴头,方形轴头的右侧设有定位块,节点顶盖挤压定位块,进而使定位块挤压方形轴头,以将方形轴头固定节点底座内部。

7.根据权利要求1所述的一种钢结构连接节点,其特征在于:每个阻尼缸的上端部和下端部的内周面上均设置有密封圈。

8.根据权利要求1所述的一种钢结构连接节点,其特征在于:节点底座和节点顶盖通过第一连接螺栓与钢柱固定连接。

9.根据权利要求1所述的一种钢结构连接节点,其特征在于:钢梁的左端设有固定板,固定板通过第二连接螺栓与钢梁固定连接。

10.根据权利要求1所述的一种钢结构连接节点,其特征在于:每个阻尼缸的右侧均设有第一连接座,固定板的左端面设有与第一连接座相对应的第二连接座,每个连接臂的两端分别通过铰接轴与对应的第一连接座和第二连接座活动铰接。
