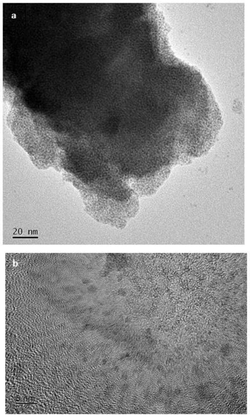

1.一种氧化钌水化物-钌纳米颗粒复合材料，其特征在于，所述钌纳米颗粒被有机碳链包裹，所述氧化钌水化物与包裹钌纳米颗粒的有机碳链之间形成氢键。

2.根据权利要求1所述的一种氧化钌水化物-钌纳米颗粒复合材料，其特征在于，所述有机碳链的碳原子数量不大于6碳的羧基硫醇。

3.一种权利要求1-2所述氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，包括以下步骤：(a)以质量份数计，将1-6份三氯化钌和0.25-1份表面活性剂溶于200份水中，制备氧化钌水化物；

(b)以质量份数计，将1-4份三氯化钌、1-5份羧基硫醇和0.02-0.1份水合联氨溶于乙醇溶液中，制备钌纳米颗粒；

(c)将步骤(a)和步骤(b)中混合制备得到氧化钌水化物-钌纳米颗粒复合材料。

4.根据权利要求3所述的氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，所述(a)具体为将1-6份三氯化钌、0.25-1份表面活性剂和200份水置于水热反应釜中，溶解后将pH值调节为6-9，进行70-90℃水热反应；反应完全后，将得到的沉淀进行洗涤干燥。

5.根据权利要求3所述的氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，所述(b)具体为，在容器中加入1-4份三氯化钌、1-5份羧基硫醇和160份乙醇，搅拌溶解后，加入0.02-0.1份水合联氨进行还原反应，反应完全后旋转浓缩，将沉淀物干燥得钌纳米颗粒。

6.根据权利要求3所述的氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，所述(c)具体为，将(a)得到的沉淀物和(b)得到的沉淀物，以及水置于水热反应釜中，调节pH＝3-5，50-70℃进行水热反应，反应完全后对沉淀进行抽滤、洗涤、干燥后得氧化钌水化物-钌纳米颗粒复合材料。

7.根据权利要求3所述的氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，所述羧基硫醇为羧基乙硫醇、羧基丁硫醇、羧基己硫醇、羧基辛硫醇中的一种或者几种。

8.根据权利要求3所述的氧化钌水化物-钌纳米颗粒复合材料的制备方法，其特征在于，所述表面活性剂为吐温-80、司盘-80、山梨醇、聚乙二醇-200中的一种。

9.一种权利要求1-2所述氧化钌水化物-钌纳米颗粒复合材料在电容电极领域的应用。

10.根据权利要求9所述氧化钌水化物-钌纳米颗粒复合材料在电容电极领域的应用，其特征在于，将80份氧化钌水化物-钌纳米颗粒复合材料、15份导电碳粉和5份聚偏氟乙烯树脂分散于2000份甲苯中，制成钌分散液，涂渍于玻碳电极表面，晾干后即制得氧化钌水化物-钌纳米颗粒复合材料电极。
