专利号: 2020112057063
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

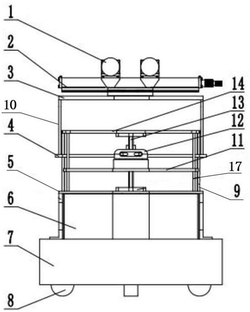

1.基于双目视觉的移动机器人,包括移动平台(7)和激光雷达(12),所述移动平台(7)的底部设有多个滚轮(8),所述滚轮(8)由移动平台(7)内的滚轮电机驱动,所述移动平台(7)内设有运动传感器,所述激光雷达(12)设置在移动平台(7)上,其特征在于:包括双目相机(1);

所述双目相机(1)设置在移动平台(7)上,且双目相机(1)位于激光雷达(12)上方,双目相机(1)和激光雷达(12)均朝前设置;

还包括驱动箱(6)和相机升降结构;

所述驱动箱(6)固定设置在移动平台(7)的上侧面,驱动箱(6)内设有竖直向上的第一步进电机(15);

所述相机升降结构包括下支撑板(5)、上支撑板(14)、升降板(4)、第一丝杠(16)和相机固定板(3);

所述下支撑板(5)固定设置在驱动箱(6)的上侧面,所述上支撑板(14)水平位于下支撑板(5)的上方,所述上支撑板(14)与下支撑板(5)之间竖直设有四根第一连接柱(9),所述四根第一连接柱(9)分别位于上支撑板(14)靠近四角的位置,第一连接柱(9)的上下两端分别与上支撑板(14)和下支撑板(5)固定连接;

所述升降板(4)水平位于上支撑板(14)与下支撑板(5)之间,所述四根第一连接柱(9)均穿过升降板(4),升降板(4)与第一连接柱(9)滑动配合;

所述第一丝杠(16)竖直位于上支撑板(14)与下支撑板(5)之间,第一丝杠(16)穿过升降板(4),升降板(4)与第一丝杠(16)螺纹连接,第一丝杠(16)的上下两端分别与上支撑板(14)和下支撑板(5)转动连接,所述第一步进电机(15)的输出轴与第一丝杠(16)的下端固定连接;

所述相机固定板(3)水平位于上支撑板(14)的上方,相机固定板(3)与升降板(4)之间设有四根支撑柱(10),所述四根支撑柱(10)分别位于靠近升降板(4)四角的位置,支撑柱(10)的上下两端分别与相机固定板(3)和升降板(4)固定连接;

所述双目相机(1)设置在相机固定板(3)上;

所述相机固定板(3)上设有双目视觉精密调整支架(2),所述双目相机(1)安装设置在双目视觉精密调整支架(2)上;

还包括雷达升降结构,所述雷达升降结构包括雷达固定板(11)和第二丝杠(13);

所述上支撑板(14)与下支撑板(5)之间竖直设有两根第二连接柱(17),两根所述第二连接柱(17)位于第一连接柱(9)的前侧,两根第二连接柱(17)分别位于靠近上支撑板(14)左右两端的位置,第二连接柱(17)的上下两端分别与上支撑板(14)和下支撑板(5)固定连接;

所述雷达固定板(11)水平位于上支撑板(14)与下支撑板(5)之间,且雷达固定板(11)位于升降板(4)的前侧,所述第二连接柱(17)穿过雷达固定板(11),雷达固定板(11)与第二连接柱(17)滑动配合;

所述第二丝杠(13)竖直位于上支撑板(14)与下支撑板(5)之间,第二丝杠(13)位于第一丝杠(16)前侧,第二丝杠(13)穿过雷达固定板(11),雷达固定板(11)与第二丝杠(13)螺纹连接,第二丝杠(13)的上下两端分别与上支撑板(14)和下支撑板(5)转动连接;

所述驱动箱(6)内设有竖直向上的第二步进电机,所述第二步进电机的输出轴与第二丝杠(13)的下端固定连接;

所述激光雷达(12)固定设置在雷达固定板(11)上;

所述上支撑板(14)板面的中间区域仅保留与第一丝杠(16)和第二丝杠(13)两者的连接处,四角与第一连接柱(9)有连接关系的区域保留窄板面与中间区域连接;

升降板(4)板面的中间区域仅保留与第一丝杠(16)的连接处,四角分别与支撑柱(10)和第一连接柱(9)有连接关系的区域保留窄板面与中间区域连接。

2.如权利要求1所述的基于双目视觉的移动机器人,其特征在于:所述滚轮(8)为麦克纳姆轮。

3.如权利要求1所述的基于双目视觉的移动机器人,其特征在于:所述移动平台(7)内的运动传感器为九轴陀螺仪。

4.如权利要求1所述的基于双目视觉的移动机器人,其特征在于:位于右侧的两根支撑柱(10)之间交叉设有两根稳定杆(18),位于左侧的两根支撑柱(10)之间也交叉设有两根稳定杆(18),每根所述稳定杆(18)的两端分别与对应两根支撑柱(10)固定连接。
