专利号: 2020112113792
申请人: 浙江机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

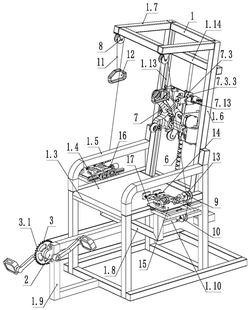

1.一种健身按摩装置,包括座椅支架(1),其特征在于:所述座椅支架(1)下部前侧安装有脚蹬机构(2),所述脚蹬机构(2)通过链传动机构(3)与后侧的转轴一(4)连接,所述转轴一(4)通过锥齿轮传动机构(5)与往复丝杆副一(6)垂直连接,所述往复丝杆副一(6)中的螺母一(6.2)与背部按摩机构(7)固定连接,所述往复丝杆副一(6)中的双向丝杆一(6.1)转动安装在座椅支架(1)的后侧上下,所述按摩机构(7)滚动连接在座椅支架(1)上部两侧之间;

所述座椅支架(1)顶部前侧左右安装有上滑轮(8),所述座椅支架(1)的中部左右两侧安装有双排滑轮(9),所述座椅支架(1)的下部横向设置有下滑轮组(10),所述上滑轮(8)上滑动连接有拉手绳(11),所述拉手绳(11)两端固定有拉手环(12),所述拉手绳(11)从一侧的上滑轮(8)绕至一侧的双排滑轮(9)中的一排滑轮与其缠绕连接,再通过下滑轮组(10)绕至另一侧的双排滑轮(9)中的一排滑轮与其缠绕连接,再向上绕至另一侧的上滑轮(8),再朝下绕与拉手环(12)固定连接,所述双排滑轮(9)固定在转轴二(13)上,所述转轴二(13)前侧固定有腿部捶打机构(14),所述腿部捶打机构(14)固定在捶打底板(15)上,所述捶打底板(15)下部与滚珠丝杆副二(16)中螺母二(16.2)固定连接,所述滚珠丝杆副二(16)中的丝杆二(16.1)两端转动安装在座椅支架(1)的中部左右侧,所述丝杆二(16.1)与电机(16.4)连接;

所述座椅支架(1)包括底框(1.1)、支撑腿(1.2)、坐板框(1.3)、坐板(1.4)、扶手(1.5)、靠背框(1.6)、顶框(1.7),所述支撑腿(1.2)的底部与底框(1.1)垂直固定连接,所述支撑腿(1.2)的上部与坐板框(1.3)垂直固定连接,所述坐板框(1.3)内固定安装有坐板(1.4),前支撑腿(1.2.1)上端和后支撑腿(1.2.2)上端通过扶手(1.5)固定连接,所述靠背框(1.6)底部与坐板框(1.3)固定连接,所述靠背框(1.6)顶部与顶框(1.7)垂直固定连接,所述底框(1.1)大于坐板框(1.3)、顶框(1.7);所述坐板框(1.3)底中部两侧固定有U型架(1.8),所述U型架(1.8)通过连接架(1.9)与底框(1.1)前部连接,所述U型架(1.8)左右端与后支撑腿(1.2)之间分别固定有支撑杆(1.10),所述两后支撑腿(1.2)之间的中部横向固定有横向支撑架(1.11),所述坐板框(1.3)左右外侧固定有安装框(1.12),所述靠背框(1.6)中的两竖边框内侧设置有滚动槽(1.13),所述靠背框(1.6)后侧上部横向固定有上横杆(1.14);

所述往复丝杆副一(6)包括双向丝杆一(6.1)、螺母一(6.2)、固定座一(6.3),所述螺母一(6.2)螺纹连接在双向丝杆一(6.1)上,所述双向丝杆一(6.1)两端转动连接在固定座一(6.3)上,所述固定座一(6.3)分别固定安装在上横杆(1.14)后侧和坐板框(1.3)后侧;

滚珠丝杆副二(16)包括丝杆二(16.1)、螺母二(16.2)、固定座二(16.3),所述螺母二(16.2)螺纹连接在丝杆二(16.1)上,所述丝杆二(16.1)两端安装在固定座二(16.3)上,所述固定座二(16.3)安装在安装框(1.12)上;

所述下滑轮组(10)包括设置在支撑杆(1.10)外侧上设置有下滑轮一(10.1)和设置在坐板(1.4)底中部设置的下滑轮二(10.2),所述下滑轮二(10.2)位置高于下滑轮一(10.1);

所述脚蹬机构(2)设置在连接架(1.9)的前部,所述脚蹬机构(2)包括固定在连接架(1.9)前上的支座一(2.1),所述支座一(2.1)上转动连接有转轴三(2.2),所述转轴三(2.2)两端固定有曲柄(2.3),所述曲柄(2.3)外端固定安装有脚踏板(2.4),所述支座一(2.1)与右侧的曲柄(2.3)之间的转轴三(2.2)上固定安装有链传动机构(3)中的大链轮(3.1);

所述按摩机构(7)包括按摩靠板(7.1),所述按摩靠板(7.1)上右部固定有深度调节电机(7.2),所述深度调节电机(7.2)通过联轴器一(7.27)与同步带传动机构(7.3)中的主动带轮(7.3.1)连接,所述同步带传动机构(7.3)中的皮带(7.3.2)上与深度调节板(7.4)的底中部固定连接,所述深度调节板(7.4)的两侧底部与直线导轨机构一(7.5)中的滑块一(7.5.1)的顶部固定连接,所述直线导轨机构一(7.5)中的导轨一(7.5.2)两端固定在支座二(7.6)上,所述支座二(7.6)固定在按摩靠板(7.1)上,所述深度调节板(7.4)上中部固定有两轴承座一(7.7),所述两轴承座一(7.7)内转动安装有连接轴一(7.8),所述连接轴一(7.8)两端分别安装有连接轴转动座(7.9),所述连接轴转动座(7.9)与球笼式万向节一(7.10)的球笼一(7.10.1)转动连接,球头一(7.10.2)滚动连接在球笼一(7.10.1)内,球笼式万向节一(7.10)中的球头一(7.10.2)上固定连接有按摩轮支架一(7.11),所述按摩轮支架一(7.11)上转动安装有按摩轮一(7.12);

所述按摩靠板(7.1)上中部固定有两角度调节电机支架(7.13),所述角度调节电机支架(7.13)之间固定有角度调节电机(7.14),所述角度调节电机(7.14)与滚珠丝杆副三(7.15)中的丝杆三(7.15.1)连接,所述滚珠丝杆副三(7.15)中的螺母三(7.15.2)两端分别与球笼式万向节二(7.16)的球头二(7.16.2)固定连接,所述球笼式万向节二(7.16)的球头二(7.16.2)滚动连接在球笼二(7.16.1)内,所述球笼二(7.16.1)与按摩轮支架二(7.17)固定连接,所述按摩轮支架二(7.17)上转动连接有按摩轮二(7.18);

所述按摩靠板(7.1)下右部固定有蜗轮蜗杆减速电机(7.19),所述蜗轮蜗杆减速电机(7.19)通过联轴器二(7.20)与曲轴(7.21)连接,所述曲轴(7.21)通过中间轴(7.22)与另一曲轴(7.21)连接,所述另一曲轴(7.21)转动连接在轴承座二(7.23)上,所述轴承座二(7.23)通过轴承座连接件(7.24)固定在按摩靠板(7.1)上,所述按摩轮支架一(7.11)、按摩轮支架二(7.17)分别转动连接在曲轴(7.21)上;

所述按摩靠板(7.1)四角区域固定设置有滚动轴(7.28),所述滚动轴(7.28)上转动连接有滚轮(7.29),所述滚轮(7.29)在靠背框(1.6)的滚动槽(1.13)内滚动连接,所述滚轮(7.29)与滚动轴(7.28)之间安装有深沟球轴承,所述滚动轴(7.28)的顶部安装有固定螺母(7.30);

所述同步带传动机构(7.3)中的从动带轮(7.3.3)两端转动连接在轴承座三(7.25)上,所述同步带传动机构(7.3)中主动带轮(7.3.1)的一端转动连接在轴承座四(7.26)上;

所述腿部捶打机构(14)包括偏置滑块组件(14.1)、捶打棒(14.2)、滑块(14.3)、捶打件(14.4),所述偏置滑块组件(14.1)包括两个曲柄块(14.5)、设置在两个曲柄块(14.5)之间的连杆块(14.6),所述曲柄块(14.5)一端与转轴二(13)固定连接,所述曲柄块(14.5)另一端与连杆块(14.6)的一端转动连接,所述连杆块(14.6)另一端与捶打棒(14.2)转动连接,所述捶打棒(14.2)穿过滑块(14.3)与其滑动连接,所述捶打棒(14.2)与捶打件(14.4)固定连接,所述转轴二(13)被两组偏置滑块组件(14.1)分为三段,所述转轴二(13)转动连接在两轴承座(14.7)内。

2.根据权利要求1所述的一种健身按摩装置,其特征在于:所述捶打件(14.4)包括连接板(14.4.1),所述连接板(14.4.1)通过连接棒(14.4.2)与捶打板(14.4.3)滑动连接,所述连接棒(14.4.2)上套有弹簧(14.4.4),所述捶打板(14.4.3)上固定有捶打头(14.4.5)。

3.根据权利要求2所述的一种健身按摩装置,其特征在于:所述捶打底板(15)底部内侧固定有直线导轨二(17)中的滑动块二(17.1),所述直线导轨二(17)中的导轨(17.2)固定在安装框(1.12)上。
