欢迎来到知嘟嘟! 联系电话:13095918853 卖家免费入驻,海量在线求购! 卖家免费入驻,海量在线求购!
知嘟嘟
我要发布
联系电话:13095918853
知嘟嘟经纪人
收藏
专利号: 2020112121943
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 有机高分子化合物;其制备或化学加工;以其为基料的组合物
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于煤层注水高效渗透润湿型增润剂,其特征在于,所述用于煤层注水高效渗透润湿型增润剂在400ml水中羟乙基纤维素为4g,在400ml水中的配比为羟乙基纤维素:硬脂酰丙烯酸甲酯:丙烯酰胺=1:1:1,渗透剂为1.5g,润湿剂为0.5g;引发剂:水=1:500或1:

1000;

所述引发剂为硝酸铈铵;

所述渗透剂为十二烷基硫酸钠;所述润湿剂为脂肪醇聚氧乙烯醚;十二烷基硫酸钠:脂肪醇聚氧乙烯醚=3:1。

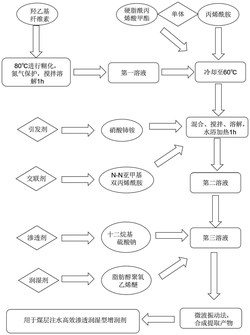

2.一种制备如权利要求1所述用于煤层注水高效渗透润湿型增润剂的方法,其特征在于,所述方法包括:步骤一,将羟乙基纤维素装入有蒸馏水的三口烧瓶中并通入氮气,进行糊化,得到第一溶液;

步骤二,待第一溶液糊化后进行冷却,并分别加入硬脂酰丙烯酸甲酯和丙烯酰胺,待硬脂酰丙烯酸甲酯和丙烯酰胺完全溶解后,加入硝酸铈铵,保持水浴加热;

步骤三,加入N‑N亚甲基双丙烯酰胺,混合搅拌溶解,得到第二溶液;将第二溶液进行冷却;加入十二烷基硫酸钠和脂肪醇聚氧乙烯醚,继续水浴加热;

步骤四,采用微波振动合成和提取产物,得到用于煤层注水高效渗透润湿型增润剂。

3.如权利要求2所述的方法,其特征在于,步骤一中,所述糊化温度为80℃。

4.如权利要求2所述的方法,其特征在于,步骤二中,所述第一溶液糊化后进行冷却包括:将第一溶液糊化后冷却至30℃‑70℃;其中冷却温度为60℃。

5.如权利要求2所述的方法,其特征在于,步骤三中,所述混合搅拌溶解时间为1h。

6.如权利要求2所述的方法,其特征在于,步骤三中,所述将第二溶液进行冷却包括:将第二溶液进行冷却至室温。

7.如权利要求2所述的方法,其特征在于,步骤三中,所述水浴加热时间为1h。
