专利号: 2020112248499
申请人: 安徽舜邦精细化工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

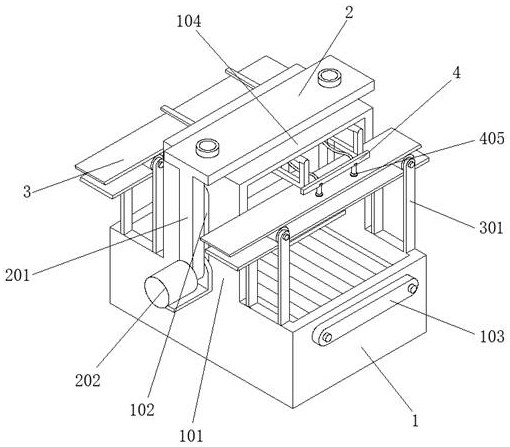

1.一种用于电容器生产的环氧浸渍机,包括底座(1),其特征在于:所述底座(1)的顶端开设有撑板(101),所述撑板(101)的顶端连接有顶板(104),所述顶板(104)的上方设置有移动机构(2),所述底座(1)的顶端位于撑板(101)的两侧皆开设有传送带(3),所述顶板(104)的底端安装有换料机构(4),所述换料机构(4)的下方位于底座(1)的上方开设有旋转机构(5),且所述旋转机构(5)的顶端与底端皆连接有浸渍机构(6),每组所述浸渍机构(6)的外壁皆安装有多组电容器带(7);

所述移动机构(2)底端两端皆开设有拉杆(201),一组所述拉杆(201)底端连接有转动轴(207),所述转动轴(207)的一侧安装有电机(202),所述转动轴(207)贯穿撑板(101)并延伸至底座(1)的上方,转动轴(207)的内部安装有固定轴(203),且固定轴(203)远离电机(202)的一端贯穿撑板(101)并延伸至一组拉杆(201)的内部,所述固定轴(203)的内部开设有电缆(204),所述电缆(204)的下方位于固定轴(203)的底端开设多组边环(206),所述电缆(204)与固定轴(203)之间开设有喷气管(205);

所述旋转机构(5)套接在转动轴(207)的外侧,所述旋转机构(5)的内部开设有多组输电盒(504),且每组所述输电盒(504)的外壁皆开设有导电带(505),所述导电带(505)的底端位于输电盒(504)的内部皆开设有导电杆(506),所述导电杆(506)的两端皆延伸至输电盒(504)的外侧且连接有输送线(507),所述旋转机构(5)的外壁开设有多组电磁板(502),所述旋转机构(5)的内部开设有正压管(503),所述旋转机构(5)的外壁位于浸渍机构(6)的两侧皆开设有限位板(501);

每组所述浸渍机构(6)靠近旋转机构(5)的外壁开设有多组铁片(601),所述浸渍机构(6)的外壁位于每组铁片(601)之间皆开设有气槽(604),所述气槽(604)的内部开设有多组导气管(602),每组所述导气管(602)皆贯穿浸渍机构(6)并延伸至浸渍机构(6)的外侧连接有多组风嘴(603)。

2.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述底座(1)的外壁开设有加热器(103),所述加热器(103)的内部开设有多组加热辊,且每组加热辊皆延伸至底座(1)的内部。

3.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述撑板(101)的内壁开设有多组滑槽(102),所述撑板(101)通过滑槽(102)与转动轴(207)滑动连接,所述撑板(101)通过滑槽(102)与固定轴(203)滑动连接。

4.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述固定轴(203)的一端开设有连轴杆(208),所述固定轴(203)通过连轴杆(208)与拉杆(201)固定连接,所述电机(202)的输出端与转动轴(207)的固定连接,所述转动轴(207)与旋转机构(5)焊接在一起。

5.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述电磁板(502)的外壁位于旋转机构(5)的内部开设有接电头,所述电磁板(502)通过接电头与输送线(507)接通,所述喷气管(205)的端部贯穿固定轴(203)的外壁并延伸至固定轴(203)的外侧,所述正压管(503)与喷气管(205)互相匹配。

6.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述换料机构(4)包括有与顶板(104)的底端固定连接的多组双头缸(401),所述双头缸(401)的内部开设有滑杆(402),且所述滑杆(402)的两侧皆贯穿双头缸(401)的内壁并延伸至双头缸(401)的外侧连接有挂杆(407),每组所述挂杆(407)的底端皆开设有吸嘴(408),所述双头缸(401)的一端开设有液压管(404),所述液压管(404)的内部安装有液压泵(405),所述顶板(104)的底端位于多组顶板(104)之间开设有负压管(406)。

7.根据权利要求5所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述滑杆(402)的外壁开设有限位挡板(403),所述限位挡板(403)位于双头缸(401)的内部,所述滑杆(402)通过限位挡板(403)与双头缸(401)的内壁滑动连接。

8.根据权利要求6所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述负压管(406)的一侧连接有软管,所述负压管(406)通过软管与吸嘴(408)接通,所述吸嘴(408)的端部连接有吸盘。

9.根据权利要求1所述的一种用于电容器生产的环氧浸渍机,其特征在于:所述传送带(3)的底端开设有支撑架(301),所述传送带(3)通过支撑架(301)与底座(1)的顶端固定连接,且传送带(3)的顶端位于换料机构(4)的下方。
