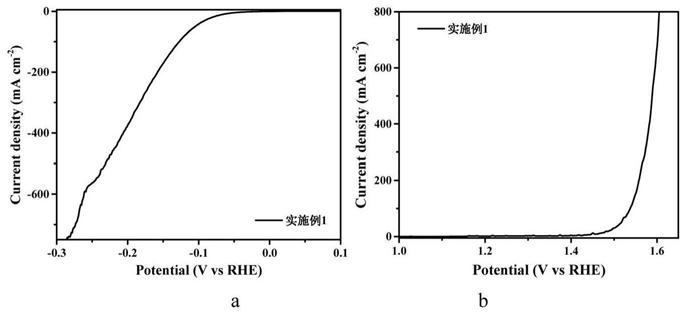

1.一种Co1‑xS‑MoS2‑氮掺杂碳HER/OER双功能催化剂的制备方法，其特征在于，具体制备方法为：

（1）硫化钴前驱物阵列的制备：将氯化钴与尿素溶于去离子水中，利用化学浴沉积方法在导电基底上生长针状碱式钴盐阵列，碱式钴盐阵列空气中退火得到氧化钴阵列，氧化钴阵列再于惰性气体保护的S气氛下硫化获得立方相Co9S8阵列前驱物；

5+

（2）Co9S8阵列前驱物@Mo ‑N‑C阵列的制备：将Co9S8阵列前驱物于室温下浸泡于氯化钼、联吡啶或邻菲啰啉、Tx‑100和N,N‑二甲基甲酰胺溶液中0.5~2 min，得到Co9S8阵列前驱

5+

物@Mo ‑N‑C阵列；

5+

（3）Co1‑xS‑MoS2‑NC的制备：将Co9S8阵列前驱物@Mo ‑N‑C阵列于惰性气氛保护的S气氛中硫化。

2.根据权利要求1所述的Co1‑xS‑MoS2‑氮掺杂碳HER/OER双功能催化剂的制备方法，其特征在于，步骤（1）中所述的导电基底包括碳纸、碳布、石墨纸、泡沫铜或镍中的任意一种。

3.根据权利要求1所述的Co1‑xS‑MoS2‑氮掺杂碳HER/OER双功能催化剂的制备方法，其特o

征在于，步骤（1）中，将氯化钴与尿素溶于去离子水中，加入导电基底，升温至85 95  C，进~

o

行化学浴沉积1 3 h，得到生长有碱式钴盐纳米杆阵列，碱式钴盐在350 500  C空气中预氧~ ~

o

化，再在600~700  C 硫气氛中烧结2 h，即可得到Co9S8纳米杆阵列。

4.根据权利要求1所述的Co1‑xS‑MoS2‑氮掺杂碳HER/OER双功能催化剂的制备方法，其特征在于，步骤（2）中氯化钼的浓度为200 1200 mM；联吡啶或邻菲啰啉、Tx‑100、DMF三者的体~

5+ 5+

积比为2~3：2~6：19~20；得到Co9S8阵列前驱物@Mo ‑N‑C阵列中Co9S8与Mo ‑N‑C的质量比为

1：2 6。

~

5.根据权利要求1所述的Co1‑xS‑MoS2‑氮掺杂碳HER/OER双功能催化剂的制备方法，其特征在于，步骤（3）中所述惰性气氛包括氩气或氮气，硫气氛为升华硫；其中退火反应温度600o

700  C，退火反应时间为2 h。

~
