专利号: 2020112257619
申请人: 南京智悟智能科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

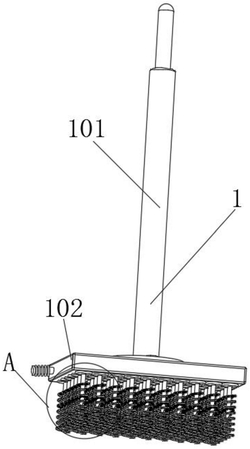

1.一种冬季结冰竖直盲道的破冰装置,包括用于拿起抖动的抖动破冰机构(1)、用于破开冰面的循环破冰机构(2)和用于漏气抖动的气体抖动机构(3),其特征在于:所述抖动破冰机构(1)的内部设置有螺旋破冰杆(107),所述抖动破冰机构(1)的内部通过设置的螺旋破冰杆(107)固定连接有循环破冰机构(2),所述抖动破冰机构(1)的内部设置有外壳(102),所述抖动破冰机构(1)的内部通过设置的外壳(102)固定连接有气体抖动机构(3),所述抖动破冰机构(1)的内部包括长杆(101)、外壳(102)、气囊(103)、卡接口(104)、转动盘(112)和卡接盘(105),所述抖动破冰机构(1)底部铰接有转动盘(112),所述抖动破冰机构(1)的底部通过设置的转动盘(112)固定连接有外壳(102),所述外壳(102)的内壁设置有气囊(103),所述外壳(102)的底部开设有若干个卡接口(104),每个所述卡接口(104)的内壁均卡接有卡接盘(105),每个所述卡接盘(105)的底部均固定连接有直杆(106),所述直杆(106)的外壁开设有螺旋槽(109),所述直杆(106)的外壁通过设置的螺旋槽(109)活动连接有活动轮毂(111),所述活动轮毂(111)的外壁固定连接有卡块(110),所述活动轮毂(111)的外壁通过设置的卡块(110)固定连接有螺旋丝(108),所述卡块(110)通过设置的螺旋丝(108)固定连接有螺旋破冰杆(107),所述直杆(106)插在螺旋破冰杆(107)的轴心处,所述螺旋破冰杆(107)的内壁固定连接有两个螺旋丝(108),所述循环破冰机构(2)的内部包括第一弹簧(201)、破冰锥(202)和抓冰爪(203),所述直杆(106)底部开设有与第一弹簧(201)、抓冰爪(203)相适配的槽,所述直杆(106)的底部通过设置的槽卡接有第一弹簧(201),所述第一弹簧(201)的轴心处固定连接有伸缩杆,所述第一弹簧(201)的轴心处通过设置的伸缩杆固定连接有破冰锥(202),所述直杆(106)的底部设置有合页A,所述直杆(106)的底部通过设置的合页A铰接有抓冰爪(203),所述抓冰爪(203)靠近直杆(106)轴心的一端设置有合页B,所述抓冰爪(203)靠近直杆(106)轴心的一端通过设置的合页B铰接在伸缩杆上,每个所述螺旋破冰杆(107)靠近地面的末端均固定连接有连接块(204),每个所述连接块(204)的底部均铰接有合页C,所述连接块(204)的底部通过设置的合页C铰接有破冰刺(205),所述连接块(204)外壁远离螺旋破冰杆(107)的一侧固定连接有圆形块(207),所述连接块(204)外壁远离圆形块(207)的顶端固定连接有撬冰块(206),所述气体抖动机构(3)的内部包括第二弹簧(301)、挤压杆(302)、第一闭气块(303)、进气口(304)、第三弹簧(305)和第二闭气块(306),所述外壳(102)的两侧均开设有出气口,且出气口的外壁套接有第二弹簧(301),所述第二弹簧(301)的一端固定连接在外壳(102)上,所述第二弹簧(301)外壁远离外壳(102)的一端固定连接有第一闭气块(303),所述第一闭气块(303)的外壁卡接在出气口远离外壳(102)的一侧,所述第一闭气块(303)外壁位于出气口中的位置固定连接有挤压杆(302),所述挤压杆(302)外壁远离第一闭气块(303)的一端与气囊(103)固定连接,所述外壳(102)的顶部开设有两个进气口(304),所述进气口(304)的内部铰接有合页D,所述进气口(304)的内壁通过设置的合页 D铰接有第二闭气块(306),所述第二闭气块(306)底部远离合页D的一侧固定连接有第三弹簧(305)。
