专利号: 2020112330332
申请人: 苏州维斯勒姆智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

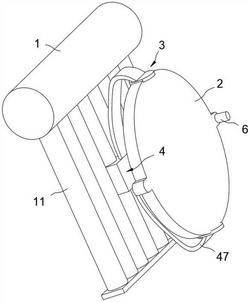

1.追踪式太阳光发电装置,包括储热箱(1),其特征在于:所述储热箱(1)的底部均匀设置有吸热管(11),所述吸热管(11)的一侧设置有调向机构,所述调向机构的中部固定有聚光凸透镜(2),所述储热箱(1)的底部贯通连接有热水管(13),所述储热箱(1)的一侧贯通连接有冷水管(12)。

2.根据权利要求1所述的追踪式太阳光发电装置,其特征在于:所述聚光凸透镜(2)的底部设置有传热装置(4),所述传热装置(4)包括聚光部(46),所述聚光凸透镜(2)的外壁对应安装有弹性固定带(47),所述弹性固定带(47)与聚光部(46)相连接,所述聚光部(46)的一侧连接有伸缩变形部(45),所述伸缩变形部(45)的底部连接有柔性导热夹套(44),所述柔性导热夹套(44)与吸热管(11)相卡接。

3.根据权利要求2所述的追踪式太阳光发电装置,其特征在于:所述伸缩变形部(45)的内部填充有锡。

4.根据权利要求3所述的追踪式太阳光发电装置,其特征在于:所述柔性导热夹套(44)的两侧贯通连接有热介质管(42),所述热介质管(42)上设置有水泵(43),所述热介质管(42)的一端伸入储热箱(1)的内部,且伸入部分为螺旋形,所述储热箱(1)的一端连接有速热管(41),所述速热管(41)的一端伸入螺旋形的内部。

5.根据权利要求4所述的追踪式太阳光发电装置,其特征在于:所述聚光凸透镜(2)的外部设置有调焦装置(3),所述调焦装置(3)包括包裹在聚光凸透镜(2)外部的固定壳体(37),所述固定壳体(37)的两侧设置有柔性膜(35),所述柔性膜(35)的表面呈弧形,所述柔性膜(35)与聚光凸透镜(2)之间填充有液体玻璃树脂,所述固定壳体(37)的两端分别贯通连接有罗茨泵二(36)和罗茨泵一(33),所述罗茨泵二(36)与罗茨泵一(33)之间贯通连接有换热器一(32),所述换热器一(32)的两端还连接有换热管一(31),所述换热管一(31)位于储热箱(1)的内部。

6.根据权利要求5所述的追踪式太阳光发电装置,其特征在于:所述罗茨泵二(36)与罗茨泵一(33)之间贯通连接有伸缩折叠部(34)。

7.根据权利要求6所述的追踪式太阳光发电装置,其特征在于:所述热水管(13)的一侧设置有蒸汽传导装置(5),所述蒸汽传导装置(5)包括包裹层(51),所述包裹层(51)位于热水管(31)的外侧,所述热水管(31)的一端设置有电热丝(52),所述电热丝(52)的一端连接有加热电源(53),所述热水管(31)的顶部位于聚光凸透镜(2)的焦点位置,所述热水管(31)采用高热传导材质。

8.根据权利要求7所述的追踪式太阳光发电装置,其特征在于:所述热水管(31)的顶部通过轴承连接有蒸汽吸盘(56),所述蒸汽吸盘(56)的顶部贯通连接有蒸汽管(55),所述蒸汽管(55)的一端贯通连接有换热器二(54),所述冷水管(12)与换热器二(54)贯通连接,所述蒸汽管(55)的一端连接有冷凝管,所述冷水管(12)内设置有单向阀,所述冷凝管与冷水管(12)贯通连接。

9.根据权利要求8所述的追踪式太阳光发电装置,其特征在于:所述热水管(13)的底部外壁设置有压力腔,所述压力腔的内部设置有驱动叶片,蒸汽管(55)的一端与压力腔贯通连接,所述热水管(13)与储热箱(1)转动连接。

10.根据权利要求9所述的追踪式太阳光发电装置,其特征在于:所述调向机构包括丝杆,所述聚光凸透镜(2)的四周设置有丝杆螺母,所述丝杆与丝杆螺母相螺接,所述丝杆螺母的一端连接有电机。
