专利号: 2020112364447
申请人: 徐敏君
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

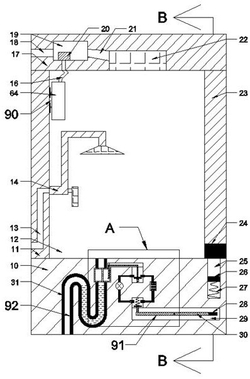

1.一种水渍自清洁的淋浴房,包括底板,其特征在于:所述底板上端面固定设有固定板,所述固定板前端面固定设有第一玻璃板,所述固定板后端面固定设有第二玻璃板,所述底板上端面设有玻璃门,所述玻璃门与所述第一玻璃板通过合页转动连接,所述固定板上端面固定设有顶板,所述顶板下端面与所述第一玻璃板上端面固定连接,所述顶板下端面与所述第二玻璃板上端面固定连接,所述固定板右端面吸附有清洁吹水机构,所述清洁吹水机构用于清洁水渍,并向滑轨吹风烘干;

所述底板内设有主控制机构,所述主控制机构包括固定设有在所述底板上端面的的开口向上的滑槽,所述滑槽内滑动设有磁力滑块,所述磁力滑块下端面固定设有第一弹簧,所述第一弹簧下端面与所述滑槽下侧内壁固定连接,所述滑槽下侧设有第一传动腔,所述第一传动腔上侧内壁设有开口向下的第一连接腔,所述第一传动腔前后侧内壁转动设有第一转轴,所述第一转轴上固定设有第一连接杆,所述第一连接杆右端面固定设有斥力铁块,所述斥力铁块上端面固定设有第一连接块,所述第一连接块上端面固定设有第一铁块,所述第一连接腔左侧内壁固定设有第二铁块,所述第二铁块左端面固定设有第一电线,所述第一电线固定在所述底板中,所述第一电线上端面固定设有电源,所述电源上端面固定设有第二电线,所述第二电线右端面固定设有第三铁块,所述第一连接腔右侧内壁固定设有第四铁块,所述第四铁块右端面固定设有第三电线,所述第三电线上端面固定设有控制块,所述控制块上端面固定设有第四电线,所述第四电线左端面固定设有第五铁块;

所述主控制机构左侧设有辅控制机构,所述辅控制机构包括固定设置在所述底板内的下水管,所述下水管上端面固定设有分水管,所述分水管上端面固定设有地漏,所述分水管内设有大流量流道与小流量流道,所述小流量流道上侧内壁滑动设有浮力杆,所述浮力杆下端面固定设有浮力球,所述分水管上端面设有第二连接腔,所述第二连接腔右侧内壁设有第二传动腔,所述第二传动腔下端面固定设有第三连接腔,所述第三连接腔左侧内壁固定设有所述第三铁块,所述第三连接腔右侧内壁固定设有所述第五铁块,所述第三连接腔下侧内壁固定设有第二弹簧,所述第二弹簧上端面固定设有第六铁块,所述第六铁块上端面固定设有第二连接块,所述第二连接块通过第二转轴与第二连接杆转动连接,所述第二连接杆内固定设有第三转轴,所述第三转轴与所述第二传动腔前后侧内壁转动连接,所述第二连接杆通过第四转轴与所述浮力杆转动连接,所述浮力球用于探测淋浴房内洗澡水的水流是否停止;

所述清洁吹水机构还包括在所述固定板右侧内壁吸附的擦玻璃吹水烘干机,所述擦玻璃吹水烘干机上端面固定设有进气管,所述顶板内设有气腔,所述气腔下端面固定设有空气压缩机,所述进气管上端面与所述空气压缩机固定连接,所述气腔左端面设有开口向左的通道,所述气腔右端面设有开口向右的连接通道,所述连接通道连通集成浴霸,所述集成浴霸嵌设在所述顶板下端面内。

2.根据权利要求 1 所述的一种水渍自清洁的淋浴房,其特征在于:所述玻璃门下端面固定设有斥力电磁块,所述玻璃门后端面固定设有第一吸铁石,所述第一吸铁石后侧设有第六铁块,所述第六铁块固定设有在所述第二玻璃板中,所述固定板内设有上水腔,所述固定板右端面固定设有花洒架,所述花洒架用于淋浴,所述上水腔接通上水管道与所述花洒架。

3.根据权利要求 1 所述的一种水渍自清洁的淋浴房,其特征在于:所述斥力电磁块对磁力滑块产生斥力,当斥力电磁块靠近磁力滑块时,磁力滑块向下滑动,同时磁力滑块向斥力铁块产生斥力,斥力铁块带动第一连接杆顺时针转动。

4.根据权利要求 1 所述的一种水渍自清洁的淋浴房,其特征在于:所述第一铁块接通所述第二铁块与所述第四铁块能导电,所述第六铁块接通所述第三铁块与所述第五铁块能导电。

5.根据权利要求 1 所述的一种水渍自清洁的淋浴房,其特征在于:所述固定板与所述第一玻璃板、所述第二玻璃板、所述玻璃门、所述底板、所述顶板共同围成一个方形的沐浴空间。
