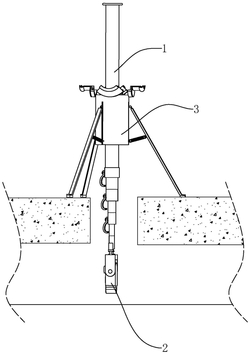

1.一种管道检测用潜望镜，其特征在于：包括伸缩杆(1)、安装于伸缩杆(1)下端的潜望镜主机(2)以及架设于地面的安装座(3)；所述伸缩杆(1)的周侧设置有挡片(5)，所述挡片(5)位于安装座(3)远离潜望镜主机(2)的一侧；所述安装座(3)开设有供伸缩杆(1)穿过的穿孔(311)；所述安装座(3)朝向伸缩杆(1)上端的一侧开设有与穿孔(311)同轴设置的凹槽(312)；所述凹槽(312)的周壁以及槽底均设置有第一磁块(4)；所述挡片(5)朝向凹槽(312)的一侧及挡片(5)的周壁均设有与第一磁块(4)极性相斥的第三磁块(7)，使所述挡片(5)悬浮于所述凹槽(312)。

2.根据权利要求1所述的一种管道检测用潜望镜，其特征在于：所述挡片(5)和所述安装座(3)设置有限制挡片(5)转动的限位组件(8)。

3.根据权利要求2所述的一种管道检测用潜望镜，其特征在于：所述限位组件(8)包括嵌设于凹槽(312)周壁与第一磁块(4)之间的第二磁块(81)以及嵌设于挡片(5)周壁与第三磁块(7)之间的第四磁块(82)；所述第二磁块(81)朝向凹槽(312)中轴线，延伸至第二磁块(81)局部位于第一磁块(4)朝向凹槽(312)中轴线的一侧；所述第二磁块(81)与第四磁块(82)极性相吸；所述第二磁块(81)与第四磁块(82)之间留有间隙；所述第一磁块(4)与第三磁块(7)的相斥力大于第四磁块(82)与第二磁块(81)的相吸力。

4.根据权利要求2所述的一种管道检测用潜望镜，其特征在于：所述限位组件(8)包括多根固定于挡片(5)侧壁的限位绳(83)和固定于限位绳(83)端部的插杆(84)；所述安装座(3)周侧设有供插杆(84)插装的插孔(314)；多根所述限位绳(83)以伸缩杆(1)的中轴线环绕设置于挡片(5)的侧壁。

5.根据权利要求1所述的一种管道检测用潜望镜，其特征在于：所述安装座(3)包括开设有所述凹槽(312)的安装块(31)、多根转动连接于安装块(31)周侧的铰接轴(32)、铰接于铰接轴(32)端部的支撑脚(33)以及若干个将安装块(31)和支撑脚(33)相连的拉伸弹簧(34)；多根所述铰接轴(32)环绕设置于安装块(31)的周侧；所述支撑脚(33)远离铰接轴(32)的一端与地面相抵接。

6.根据权利要求5所述的一种管道检测用潜望镜，其特征在于：所述安装块(31)的周侧铰接有多块将凹槽(312)槽口盖合的盖板(313)，所述盖板(313)远离铰接位置的一侧安装有供挡片(5)嵌入的防尘罩(3131)。

7.根据权利要求6所述的一种管道检测用潜望镜，其特征在于：所述盖板(313)的侧壁安装有与第一磁块(4)极性相吸的第五磁块(9)。

8.根据权利要求1所述的一种管道检测用潜望镜，其特征在于：所述挡片(5)开设有供伸缩杆(1)穿过的通孔(51)；所述通孔(51)的侧壁安装有将挡片(5)抵紧于伸缩杆(1)任意位置的锁紧装置(6)。

9.根据权利要求8所述的一种管道检测用潜望镜，其特征在于：所述锁紧装置(6)包括滑移连接于挡片(5)的限位杆(61)、驱动限位杆(61)滑动的驱动杆(62)以及驱使限位杆(61)靠近驱动杆(62)的复位组件(63)；所述通孔(51)的侧壁沿通孔(51)的径向开设有供限位杆(61)滑移连接的第一通槽(52)；所述限位杆(61)的一端位于第一通槽(52)内，另一端与伸缩杆(1)为相互抵接的关系；所述挡片(5)面向伸缩杆(1)上端的一侧开设有第二通槽(53)，所述第二通槽(53)连通于第一通槽(52)；所述驱动杆(62)的周侧与第二通槽(53)的槽壁为螺纹连接的关系；所述驱动杆(62)位于第二通槽(53)内的一端与限位杆(61)位于第一通槽(52)内的一端相抵接。

10.根据权利要求9所述的一种管道检测用潜望镜，其特征在于：所述复位组件(63)包括第一导向块(631)、第二导向块(632)、滑块(633)以及复位弹簧(634)；所述第一导向块(631)转动连接于限位杆(61)位于第一通槽(52)内的一端；所述第一导向块(631)的侧壁倾斜设置有第一导向面(6311)；所述第二导向块(632)固定于驱动杆(62)位于第二通槽(53)内的一端；所述第二导向块(632)的侧壁设置有与第一导向面(6311)滑移连接的第二导向面(6321)；所述滑块(633)安装于限位杆(61)的周侧；所述第一通槽(52)的槽壁沿伸缩杆(1)的径向开设有供滑块(633)滑移连接的滑槽(54)；所述复位弹簧(634)的两端分别连接于滑槽(54)的内壁和滑块(633)的侧壁。
