专利号: 2020112542355
申请人: 国科微城市智能科技(南京)有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

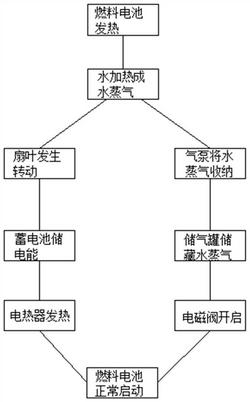

1.一种废热储能启动氢燃料电池的使用方法,其特征在于:包括以下步骤:步骤一:首先,通过操作者将水倒入进水管(13)内,在将保护盖12将进水管(13)的输入端螺纹连接,正常情况下,氢燃料电池正常使用时,第一外壳(16)内会产生大量的热,通过导热板(14)吸收热量,使得热量被水吸收,水高温状态下会变成水蒸气,使得第一外壳(16)内的压强变大,从而使得液压缸(17)内的活塞(21)向上移动,从而带动支撑杆(18)向上移动,第一连杆(22)在滑块(24)与滑槽的限位条件下,使得第一连杆纵向移动,从而使得第二连杆(23)带着挡板纵向移动,使得水蒸气通过出气管(27)流通到第三外壳(9)的内部,水蒸气吹动扇叶(29)转动,使得转轴28转动,从而使得转轴(28)的另一端在磁铁座(33)的内部转动,产生的电传输到蓄电池(8)处进行储蓄电能;

步骤二:然后,水蒸气通过传送管(30)传输到气泵(10)处,通过气泵(10)运转,使得水蒸气储藏在储气罐(11)的内部,当外部环境处于低温时,温度传感器(5)将数据传输到控制器(6)处,当数据低于阈值时,控制器(6)下达电磁阀(2)开启指令和电热器(15)开启指令,使得水蒸气通过导热管(3)流入氢燃料电池外壳(1)的内部,当水蒸气遇到冷的氢燃料电池外壳(1)时,释放热量,再配合电热器(15)发热使得氢燃料电池外壳(1)的内部升温;

步骤三:最后,通过进水管与氢燃料电池外壳(1)的连接处的缝隙将冷却的水倒出,回收起来,再次通过进水管(13)注入第一外壳(16)的内部,循环利用,从而减少能源的消耗。

2.根据权利要求1所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述氢燃料电池外壳(1)的右侧面安装有电磁阀(2),所述氢燃料电池外壳(1)的前端面焊接有第一外壳(4),所述第一外壳(4)的顶面安装有温度传感器(5),所述第一外壳(4)右侧面连通有导热管(3),所述导热管(3)的另一端与电磁阀(2)相互连通,所述氢燃料电池外壳(1)的内部设有第一空腔,所述第一空腔的中部安装有第二外壳(16),所述第一空腔的顶面右端部焊接有控制器(6),所述第二外壳(16)的右侧面下部安装有电热器(15),所述第二外壳(16)的内部设有第二空腔,所述第二空腔的中部焊接有导热板(14),所述第一外壳(4)的内部设有第三空腔,所述第一外壳(4)的内壁粘接有保温层(7),所述第三空腔的中部焊接有第三外壳(9),所述第三空腔的底部焊接有储气罐(11),所述第三外壳(9)的顶面焊接有蓄电池(8),所述储气罐(11)的顶面焊接有气泵(10),所述温度传感器(5)的输出端与控制器(6)的输入端电性连接,所述控制器(6)的输出端均与电磁阀(2)、气泵(10)和电热器(15)的输入端电性连接,所述电磁阀(2)、温度传感器(5)、控制器(6)、气泵(10)和电热器(15)均与蓄电池(8)电性连接。

3.根据权利要求1所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述第二外壳(16)的顶面连通有液压缸(17),所述液压缸(17)的内部滑动连接有活塞(21),所述活塞(21)的顶面焊接有支撑杆(18),所述支撑杆(18)的顶端焊机有第一支撑板(20),所述第一支撑板(20)的顶面焊接有配重(19),所述支撑杆(18)的中部焊接有第一连杆(22),所述第一连杆(22)的右端焊接有第二连杆(23)。

4.根据权利要求2所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述液压缸(17)的右侧焊接有限位杆(25),所述限位杆(25)的中部开设有滑槽,所述第一连杆(22)的中部焊接有滑块(24),所述滑块(24)与滑槽滑动连接,所述第二连杆(23)的底端安装有挡板,所述第二外壳(16)的右侧面上部连通有出气管(27),所述挡板贯穿出气管(27)的中部,出气管(27)的顶面焊接有两个限位板(26),两个限位板(26)与挡板滑动连接。

5.根据权利要求1所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述第三外壳(9)的左侧面与出气管(27)的右端相互连通,所述第三外壳(9)的内壁右侧焊接有第二支撑板(31),所述第二支撑板(31)的顶面左端部焊接有磁铁座(33),所述第二支撑板(31)的上方焊接有支架(32),支架(32)的左端通过转轴(28)转动连接有若干个扇叶(29),所述转轴(28)的另一端贯穿磁铁座(33),所述转轴(28)与蓄电池(8)电性连接。

6.根据权利要求1所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述第三外壳(9)的底面连通有传送管(30),所述传送管(30)的中部与气泵(10)相互连通,所述传送管(30)的另一端与储气罐(11)的输入端相互连通,所述储气罐(11)的输出端与导热管(3)的一端相互连通。

7.根据权利要求1所述的一种废热储能启动氢燃料电池的使用方法,其特征在于:所述第一外壳(16)的左侧面连通有进水管(13),所述进水管(13)贯穿氢燃料电池外壳(1),所述进水管(13)的输入端螺纹连接有保护盖(12)。
