专利号: 2020112562931
申请人: 南京工业职业技术大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

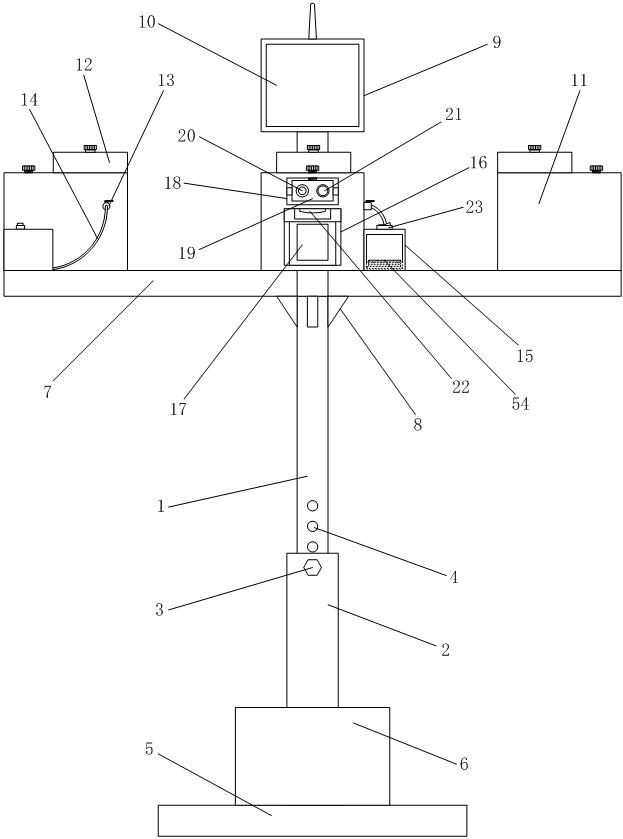

1.一种高效身份识别装置,其特征在于:包括控制箱(6)、装置支架、四个身份识别终端以及顶端盒体(9);

顶端盒体(9)固定安装在装置支架的顶部,并在顶端盒体(9)的四个竖向侧面上均固定安装有一块显示屏(10);控制箱(6)安装在装置支架的下部,并在控制箱(6)内设置有控制器、WiFi模块以及存储器;身份识别终端包括方形壳体(11)、指纹识别模块(17)、摄像头(20)、温度传感器(21)以及手指温热机构;四个身份识别终端的方形壳体(11)均固定安装在装置支架上,且四个方形壳体(11)上均设置有一个矩形窗口(16);指纹识别模块(17)固定安装在方形壳体(11)内,且指纹识别模块(17)的手指按压面板朝向矩形窗口(16);在方形壳体(11)上且位于矩形窗口(16)上方设置有内凹槽(18);摄像头(20)和温度传感器(21)安装在内凹槽(18)内;四块显示屏(10)的正面朝向分别与四个方形壳体(11)的矩形窗口(16)朝向相同;在四个方形壳体(11)内均安装有一个面板擦拭机构,用于对指纹识别模块(17)的手指按压面板进行擦拭;手指温热机构固定安装在方形壳体(11)的侧边上,用于对手指进行温热;控制器分别与WiFi模块、存储器、四个指纹识别模块(17)、四个摄像头(20)、四个温度传感器(21)以及四块显示屏(10)电连接。

2.根据权利要求1所述的高效身份识别装置,其特征在于:装置支架包括支撑底板(5)、底部插装管(2)、竖向支撑管(1)以及四根横向梁(7);底部插装管(2)的下端竖向固定安装在支撑底板(5)的上侧面中心处;竖向支撑管(1)的下端竖向插装在底部插装管(2)中,并在竖向支撑管(1)上间隔设置有各个高度调节孔(4);在底部插装管(2)的上端管口处螺纹旋合安装有一根定位螺栓(3),且定位螺栓(3)的螺杆端部伸入一个高度调节孔(4)中;四根横向梁(7)垂直安装在竖向支撑管(1)的上部,并在四根横向梁(7)的安装位置处设置有三角筋板(8),且四根横向梁(7)呈十字形分布;四个身份识别终端的方形壳体(11)分别固定安装在四根横向梁(7)的悬空端部上。

3.根据权利要求1所述的高效身份识别装置,其特征在于:面板擦拭机构包括双轴头电机(52)、两根驱动齿带(45)、矩形滑移板(46)以及擦拭棉垫(48);在矩形滑移板(46)的中部设置有矩形安装孔;擦拭棉垫(48)可拆卸安装在矩形安装孔上;在方形壳体(11)的两个竖向平行内壁上均设置有一个导向滑槽(51),矩形滑移板(46)的两个宽度边缘分别滑动式安装在两个导向滑槽(51)中,且擦拭棉垫(48)的下侧面贴紧指纹识别模块(17)的手指按压面板;双轴头电机(52)固定安装在方形壳体(11)内,并在双轴头电机(52)的两个输出轴端部上均固定安装有驱动带轮(53);在方形壳体(11)的两个竖向平行内壁上且靠近导向滑槽(51)的两端均旋转式安装有一个传动带轮(43);两根驱动齿带(45)分别靠近方形壳体(11)的两个竖向平行内壁,且驱动齿带(45)的两端部均固定安装在矩形滑移板(46)上,驱动齿带(45)的中部绕设在对应侧的驱动带轮(53)以及两个传动带轮(43)上;在控制箱(6)内设置有与控制器电连接的电机驱动电路,电机驱动电路与双轴头电机(52)电连接,控制器通过电机驱动电路驱动双轴头电机(52)正反转旋转工作。

4.根据权利要求3所述的高效身份识别装置,其特征在于:在方形壳体(11)的顶部设置有一个消毒液供给机构;消毒液供给机构包括储液盒(12)以及供给座(30);在供给座(30)的上部设置有缓存空腔,并在缓存空腔内填充设置有吸水缓冲棉层(32);在供给座(30)的下侧面设置有用于与擦拭棉垫(48)上侧面相贴近的供给斜坡面(49);在供给斜坡面(49)与缓存空腔之间设置有多个输液孔(38);储液盒(12)通过内部输液管(31)与缓存空腔相连通。

5.根据权利要求4所述的高效身份识别装置,其特征在于:在供给座(30)上设置有一个输液通断机构;输液通断机构包括电磁铁(34)、隔断板(36)以及关断拉簧(40);在供给座(30)内设置有扁平空腔(37),隔断板(36)滑动式嵌入安装在扁平空腔(37)内;在扁平空腔(37)的侧边连通设置吸合空腔(33),并在吸合空腔(33)内设置有铁质吸附板(35),且铁质吸附板(35)固定安装在隔断板(36)的侧边上;电磁铁(34)固定安装在供给座(30)上且靠近吸合空腔(33)处,用于对铁质吸附板(35)进行吸附使得导通孔(41)与输液孔(38)相导通;

在隔断板(36)上设置有与各个输液孔(38)相对应的导通孔(41);关断拉簧(40)的一端安装在扁平空腔(37)的侧壁上,另一端固定在隔断板(36)的侧边上,用于拉动隔断板(36)使得导通孔(41)与输液孔(38)相错开;在控制箱(6)内设置有电控开关,电控开关串接在电磁铁(34)的供电线路上,控制器与电控开关的控制端电连接。

6.根据权利要求4所述的高效身份识别装置,其特征在于:在储液盒(12)的顶部设置有注液管口(28),并在注液管口(28)上设置有管口盖帽(29);在导向滑槽(51)的两端均设置有一个缓冲垫块(42);在导向滑槽(51)的上侧槽边上且靠近指纹识别模块(17)的手指按压面板处设置有按压凸条(44);在方形壳体(11)内且位于指纹识别模块(17)的手指按压面板上方设置有紫外灯(22)。

7.根据权利要求4所述的高效身份识别装置,其特征在于:手指温热机构包括保温壳体(15)、外接管(14)、温湿棉垫层(54)以及电加热板(56);保温壳体(15)固定安装在方形壳体(11)的侧边上,且保温壳体(15)的侧面上设置有手指进出窗口;电加热板(56)嵌入安装在保温壳体(15)的下侧底板内;在保温壳体(15)的下侧底板上侧面设置有棉垫限位凹槽(55),温湿棉垫层(54)设置于棉垫限位凹槽(55)内;在保温壳体(15)的下侧底板内且位于电加热板(56)上方设置有温湿液存储腔(57),并在温湿液存储腔(57)与棉垫限位凹槽(55)之间连通设置有渗液缝隙(58);在供给座(30)上设置有一个分支孔(39),并在隔断板(36)上设置有与分支孔(39)相对应的导通孔(41);外接管(14)的一端与分支孔(39)相连通,另一端与温湿液存储腔(57)相连通;在外接管(14)上串接有水阀(13);在电加热板(56)的供电线路上串接有电源开关(23)。

8.根据权利要求3所述的高效身份识别装置,其特征在于:在擦拭棉垫(48)的四周边缘安装有矩形边框(47);在矩形滑移板(46)的矩形安装孔的两个平行侧孔边上均设置有一个矩形槽口(59);在两个矩形槽口(59)上均滑动式安装有一个C形夹持板(62);矩形边框(47)安装在矩形滑移板(46)的矩形安装孔中,且两个C形夹持板(62)夹持在对应位置处的矩形边框(47)上;在矩形边框(47)内设置有贯穿擦拭棉垫(48)的支撑钢丝(50)。

9.根据权利要求8所述的高效身份识别装置,其特征在于:在矩形槽口(59)内设置有用于推动C形夹持板(62)夹持在矩形边框(47)上的夹持推力弹簧(61);在矩形槽口(59)的槽边上设置有夹持导向滑槽;在C形夹持板(62)的侧边设置有滑动式安装在夹持导向滑槽内的夹持导向滑块(63);在矩形边框(47)上设置有夹持限位槽(60);C形夹持板(62)夹持在夹持限位槽(60)上。

10.根据权利要求1所述的高效身份识别装置,其特征在于:摄像头(20)和温度传感器(21)均固定安装在调节座(19)上;调节座(19)的侧边通过水平铰接轴铰接式安装在内凹槽(18)的竖向槽边上;在调节座(19)上设置有铰接槽口(24),并在铰接槽口(24)处铰接式安装有一根调节摆杆(27);在方形壳体(11)的顶部螺纹旋合安装有一根角度调节螺杆(25),且角度调节螺杆(25)的下端伸入内凹槽(18)内;调节摆杆(27)的上端通过球铰结构(26)铰接安装在角度调节螺杆(25)的下端上。
