专利号: 2020112633513
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

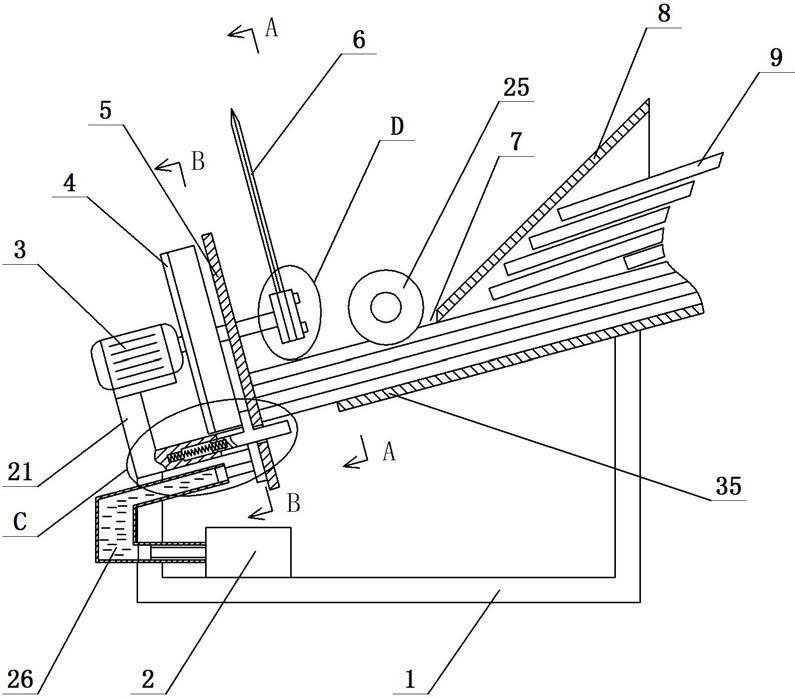

1.一种秸秆排水体生产用秸秆粉碎装置,包括机架(1),其特征在于:所述机架(1)上安装有倾斜设置的料箱(8)及位于料箱(8)前方的面板(5),所述料箱(8)下端前部开设有送料口(7),所述面板(5)与送料口(7)对应设置,秸秆(9)通过送料口(7)伸出后,所述秸秆(9)的端部能够抵在面板(5)上,所述面板(5)上安装有电动机(3),所述电动机(3)的输出轴(17)与面板(5)垂直设置、且穿过面板(5),所述电动机(3)的输出轴(17)上安装有转盘(4)及切刀(6),所述转盘(4)及切刀(6)位于面板(5)右侧,所述面板(5)上滑动连接有垫板(10),所述面板(5)上开设有容垫板(10)穿过的垫板槽(11),所述垫板(10)与面板(5)垂直设置、且能够位于秸秆(9)的端部下方,所述垫板(10)与面板(5)之间连接有拉伸弹簧(23),所述垫板(10)上连接有拨杆(18),所述转盘(4)上设有能够与拨杆(18)相对应的凸起部(14)。

2.根据权利要求1所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述面板(5)上连接有电动机支架(21),所述电动机(3)位于电动机支架(21)上,所述电动机支架(21)上开设有容垫板(10)活动的滑动腔(20),所述电动机支架(21)开设有容拨杆(18)活动的拨杆槽(19)。

3.根据权利要求2所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述垫板(10)上开设有容纳拉伸弹簧(23)前端的前定位孔(24),所述电动机支架(21)上开设有容纳拉伸弹簧(23)后端的后定位孔(22)。

4.根据权利要求3所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述转盘(4)的形状为圆形,所述凸起部(14)的形状为圆弧形,所述凸起部(14)沿转盘(4)边缘设置,所述凸起部(14)两端部各设置有斜面(15)。

5.根据权利要求4所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述机架(1)上放置有接料盒(2),所述接料盒(2)位于面板(5)下方。

6.根据权利要求5所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述机架(1)上还安装有油箱(26),所述油箱(26)上部连接有上导管(31),所述上导管(31)内滑动连接有上活塞(30),所述上活塞(30)连接有上推杆(29),所述上推杆(29)与垫板(10)相连接;所述油箱(26)下部连接有下导管(34),所述下导管(34)滑动连接有下活塞(32),所述下活塞(32)连接有下推杆(33),所述下推杆(33)与接料盒(2)相连接。

7.根据权利要求6所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述垫板(10)上连接有连杆(27),所述电动机支架(21)开设有容连杆(27)活动的连杆槽(28),所述上推杆(29)与连杆(27)相连接。

8.根据权利要求6所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述料箱(8)下端前部连接有导向板(35)及位于导向板(35)上方的导向辊(25)。

9.根据权利要求1到8中任一项权利要求所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述输出轴(17)的端部连接有刀盘(16),所述刀盘(16)上通过螺钉(13)连接有压板(12),所述切刀(6)下端位于刀盘(16)与压板(12)之间。

10.根据权利要求1到8中任一项权利要求所述的秸秆排水体生产用秸秆粉碎装置,其特征在于:所述料箱(8)从上到下内径逐渐减小。
