专利号: 2020112660629
申请人: 候刚
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-10-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

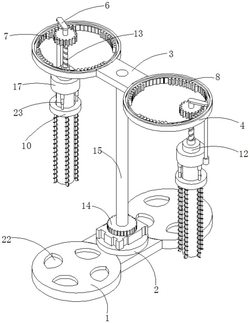

1.一种土壤环境检测的采集提取装置,包括定位座(1),其特征在于,所述定位座(1)的顶部中心处转动连接有驱动转盘(2),所述驱动转盘(2)远离定位座(1)的一侧固接有升降机构,所述升降机构的升降端固接有安装板(3),所述安装板(3)的两端固接有对称分布的环形导轨(4),所述环形导轨(4)的顶部设置有驱动轨座(5),所述驱动轨座(5)上连接有L型连接杆(6),所述L型连接杆(6)的水平段通过转轴连接有传动齿轮(7),所述环形导轨(4)的内侧壁固接有等距离分布的弧形齿板(8),所述弧形齿板(8)上的轮齿与传动齿轮(7)啮合,所述环形导轨(4)下方设置有采集筒(9),所述环形导轨(4)的底部滑动连接有与采集筒(9)配合的限位组件,所述采集筒(9)上还滑动连接有环形固定板(10),所述环形固定板(10)与限位组件之间连接有伸缩组件,所述环形固定板(10)远离伸缩组件的一侧固定连接有开凿组件,所述采集筒(9)内滑动连接有活塞板(11),所述采集筒(9)的顶部安装有与采集筒(9)内腔连通的螺纹座(12),所述传动齿轮(7)的底部固定连接有螺纹杆(13),所述螺纹杆(13)远离传动齿轮(7)的一端置于采集筒(9)内,所述螺纹杆(13)置于采集筒(9)内的一端与活塞板(11)转动相连,所述采集筒(9)的顶部内壁还设置有与活塞板(11)配合的定位组件;

所述升降机构包括液压泵(14)和液压杆(15),所述液压泵(14)安装在驱动转盘(2)上,所述液压杆(15)安装在液压泵(14)的驱动端,所述液压杆(15)远离液压泵(14)的一端与安装板(3)固定相连;所述限位组件包括限位伸缩杆(16),所述采集筒(9)靠近顶端的外侧壁套接有套筒(17),所述限位伸缩杆(16)固接在套筒(17)的外侧壁,所述限位伸缩杆(16)远离套筒(17)的一端固接有滑块(18),所述环形导轨(4)的底部开设有滑槽,所述滑块(18)滑动连接在滑槽内;所述开凿组件包括驱动轴(19),所述驱动轴(19)等距离分布在环形固定板(10)的底部,所述驱动轴(19)的轴壁上固接有螺旋设置的导料片(20);所述定位组件包括定位杆(21),所述定位杆(21)固接在采集筒(9)的顶部内壁,且所述定位杆(21)与活塞板(11)滑动相连,所述定位座(1)的顶部开设有配置槽(22),所述环形导轨(4)置于定位座(1)正上方时,所述配置槽(22)与弧形齿板(8)相配合。

2.根据权利要求1所述的一种土壤环境检测的采集提取装置,其特征在于,所述定位座(1)的底部开设有防滑槽。

3.根据权利要求2所述的一种土壤环境检测的采集提取装置,其特征在于,所述伸缩组件采用电动伸缩杆(23),所述电动伸缩杆(23)安装在套筒(17)的底部,所述电动伸缩杆(23)的伸缩端与环形固定板(10)固定相连。

4.根据权利要求3所述的一种土壤环境检测的采集提取装置,其特征在于,所述驱动转盘(2)采用伺服电机驱动。
