专利号: 2020112743725
申请人: 浙江师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

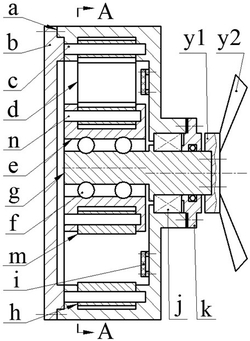

1.一种河流监测用微型水轮发电机,其特征在于:壳体的壳右壁装有电路板,壳体的筒壁内侧设有定环槽、端部装有端盖,定环槽的左右侧壁上都均布地设有同轴的定销孔,定销孔内安装套有定销套的定销;主轴由左右半轴构成,右半轴安装在壳右壁上,右半轴端部装有带叶片的轴套;左半轴上套有激励环,激励环外缘上设有动环槽,动环槽左右两侧的辐板内侧均布地设有挡块;两个辐板上均布地设有同轴的动销孔,动销孔内安装有套有动销套的动销;压电振子由基板及其一侧粘接的压电片构成,压电振子两端分别与定动销套耳板连接,动销套只能绕动销沿一个方向转动,反向转动时动销套耳板与激励环上的挡块接触;

水流经与叶片耦合作用使主轴转动,激励环与左半轴产生相对转动、与右半轴产生往复径向摆动,迫使压电振子产生往复的弯曲变形发电;同一压电振子两端的定动销轴线与左右半轴线共面且压电振子靠近右半轴线一侧时:动销套耳板顶靠在激励环的挡块上,动销套耳板的倾角Q≥0,压电振子存在一定的使压电片受压应力的弯曲变形;主轴的转动方向与压电振子弯曲变形方向相同。

2.根据权利要求1所述的一种河流监测用微型水轮发电机,其特种在于:左右半轴线平行且其间距由下式确定:x=L/2-Rsin[L/(2R)]>0,其中:R≥R*,R为压电振子上基板与压电片交界面处的弯曲半径,R*为压电振子许用弯曲半径,L为压电振子可变形部分的长度。
