专利号: 2020112882889
申请人: 南京仪汇仪器设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

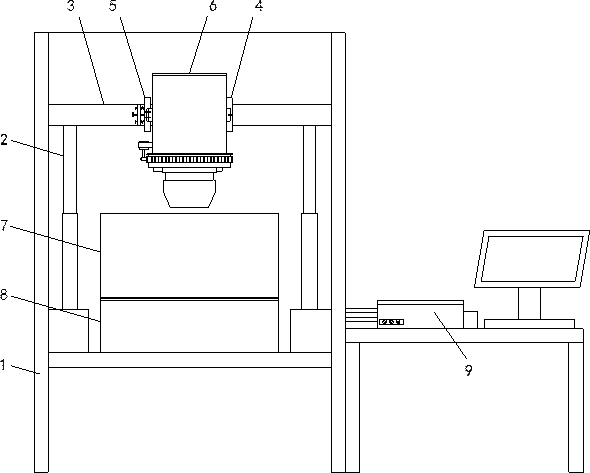

1.一种双混合腔的果蔬农药残留检测装置,其特征在于:包括安装架(1)、设置在安装架(1)顶部的果蔬放置罐(6)以及从上到下依次设置在安装架(1)底部的承载板上的果蔬粉碎箱(7)和混合反应箱(8),所述混合反应箱(8)的样品溶液输出口通过输液管与小型泵的输入端连接,所述小型泵的输出端与农药残留分析仪(9)连接;

所述安装架(1)上滑动连接有滑动板(3),所述滑动板(3)的底部与第一伸缩电缸(2)的活动端连接,所述第一伸缩电缸(2)的固定端设置在安装架(1)的一侧,所述滑动板(3)上设置有右夹持块(4)和左夹持块(5),所述右夹持块(4)与滑动板(3)固定连接,所述左夹持块(5)与滑动板(3)滑动连接,所述滑动板(3)上还设置有固定板,所述固定板上螺纹连接有旋紧螺栓,所述旋紧螺栓靠近左夹持块(5)的一端与左夹持块(5)接触,所述左夹持块(5)与固定板之间设置有第一复位弹簧,所述右夹持块(4)和左夹持块(5)相对的一侧均开设有滑槽,所述果蔬放置罐(6)位于右夹持块(4)和左夹持块(5)之间,且果蔬放置罐(6)两侧设置有与所述滑槽配合的滑块(602),所述右夹持块(4)、左夹持块(5)和滑块(602)上均开设有定位孔,所述定位孔上设置有定位螺栓;

所述果蔬放置罐(6)包括上下均敞口的罐体(601)、铰接在罐体(601)的顶部的顶盖、转动地设置在罐体(601)的底部的底盖(603)和设置在底盖(603)的底面的冲击头(609),所述底盖(603)底面的中心位置开设有下料口,所述底盖(603)的周侧开设有呈环状的齿槽(608),所述齿槽(608)与第一主动齿轮(606)啮合,所述第一主动齿轮(606)与罐体(601)上的第一电机(607)的输出轴连接;

所述冲击头(609)包括冲击头主体(6091)和滑动地设置在冲击头主体(6091)上的冲击头外壳(6092),所述冲击头主体(6091)底部设置有偏心块(6093),所述偏心块(6093)的中心轴与冲击头主体(6091)转动连接,且偏心块(6093)的中心轴还与冲击头主体(6091)内的第三电机的输出轴连接,所述冲击头外壳(6092)与冲击头主体(6091)之间还设置有用于冲击头外壳(6092)复位的第二复位弹簧,所述第二复位弹簧的一端与冲击头外壳(6092)连接,另一端与冲击头主体(6091)连接。

2.根据权利要求1所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述冲击头(609)的顶部设置有向左敞口的U型滑轨(6094),所述U型滑轨(6094)与底盖(603)滑动连接,所述U型滑轨(6094)顶部内侧设置有齿条(6095),所述底盖(603)的右下端转动的设置有第二主动齿轮(6096),所述第二主动齿轮(6096)与齿条(6095)相互啮合,所述第二主动齿轮(6096)与底盖(603)上的第二电机的输出轴固定连接,所述底盖(603)对应U型滑轨(6094)的U型槽的位置设置有电磁式定位销(6097)。

3.根据权利要求1所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述罐体(601)底部设置有环状的限位凸台,所述限位凸台顶面均匀的设置有多个滚动钢珠(605),所述底盖(603)顶部开设有用于容纳限位凸台的限位槽,且底盖(603)顶部固定连接有限位环(604),所述限位环(604)底面与滚动钢珠(605)接触。

4.根据权利要求1所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述果蔬粉碎箱(7)包括果蔬粉碎箱主体(701),所述果蔬粉碎箱主体(701)包括固定设置在果蔬粉碎箱主体(701)顶部的导料台(702),所述导料台(702)内部从上到下依次开设有锥形的导料腔和矩形的过渡腔,且过渡腔底端设置有由金属丝编织成的碎料网(703),所述碎料网(703)上具有多个可均匀挤出果蔬的网孔,所述碎料网(703)下方设置有导料罩(706),所述导料罩(706)底部的排料口通过送料管与混合反应箱(8)连接。

5.根据权利要求4所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述过渡腔两侧开设有置物腔,所述置物腔内收纳有粉碎刀(704),所述粉碎刀(704)包括传动杆和设置在传动杆上的刀齿,所述传动杆与第四电机的输出轴固定连接,所述第四电机前后两端均设置有密封盘,所述密封盘与置物腔滑动连接,所述密封盘远离第四电机的一端与置物腔内的伸缩杆的活动端连接。

6.根据权利要求4所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述导料罩(706)底部的中心位置设置有隔板,所述隔板内部开设有空腔,所述空腔内滑动地设置有切断刀(705),所述切断刀(705)的底端与空腔底部的伸缩弹簧一端连接,所述切断刀(705)的顶端贯穿碎料网(703),且延伸至碎料网(703)内部,所述冲击头外壳(6092)底面的中心位置开设有与切断刀(705)配合的刀槽;所述导料腔和导料罩(706)内壁均设置有清洁喷头。

7.根据权利要求6所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述混合反应箱(8)包括脂溶性农药混合反应箱(801)和水溶性农药混合反应箱(802),所述导料罩(706)被隔板分隔成两个导料腔,两个导料腔底部的排料口通过送料管分别与水溶性农药混合反应箱(802)和脂溶性农药混合反应箱(801)连接,所述脂溶性农药混合反应箱(801)顶部的加药口通过送药管与安装架(1)背部的非极性溶剂箱连接,所述水溶性农药混合反应箱(802)顶部的加药口通过送药管与安装架(1)背部的极性溶剂箱连接,所述脂溶性农药混合反应箱(801)和水溶性农药混合反应箱(802)内部均设置有用于抽送溶剂的小型泵。

8.根据权利要求7所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述脂溶性农药混合反应箱(801)和水溶性农药混合反应箱(802)内均设置有多个搅拌桨,所述搅拌桨的传动杆与混合反应箱(8)上的驱动电机的输出轴固定连接;所述脂溶性农药混合反应箱(801)和水溶性农药混合反应箱(802)底部均开设有样品溶液输出口和排废口,所述样品溶液输出口通过输液管与样品抽送泵的输入端连接,所述样品抽送泵的输出端与农药残留分析仪(9)连接,所述排废口通过废水管与安装架(1)背部的废水池连接。

9.根据权利要求2所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述电磁式定位销(6097)包括销筒(60971)和滑动地设置在销筒(60971)内部的插销(60972),所述插销(60972)位于销筒(60971)内部的一端与限位板(60973)连接,所述限位板(60973)远离插销(60972)的一侧设置有铁块(60974),所述销筒(60971)中间位置设置有电磁铁(60975),所述限位板(60973)靠近插销(60972)的一侧与伸缩弹簧的一端连接,所述伸缩弹簧的另一端与销筒(60971)连接。

10.根据权利要求9所述的一种双混合腔的果蔬农药残留检测装置,其特征在于,所述冲击头外壳(6092)表面包覆有一层弹性橡胶层。
