专利号: 2020112891411
申请人: 肖海燕
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

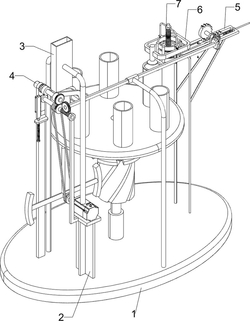

1.一种用于观赏鱼饲料定量灌装设备,其特征在于,包括:底座(1),底座(1)上设有转动机构(2);

间歇下料机构(3),转动机构(2)上设有间歇下料机构(3)。

2.如权利要求1所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,转动机构(2)包括:支撑座(20),底座(1)上设有支撑座(20);

伺服电机(21),支撑座(20)上设有伺服电机(21);

第一转杆(22),伺服电机(21)输出轴上设有第一转杆(22);

第一轴承座(23),底座(1)上设有第一轴承座(23);

六分度圆柱(24),第一轴承座(23)上设有六分度圆柱(24),第一转杆(22)与六分度圆柱(24)配合;

托盘(25),六分度圆柱(24)上设有托盘(25)。

3.如权利要求1所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,间歇下料机构(3)包括:支撑板(30),底座(1)上设有支撑板(30);

第一转轴(31),支撑座(20)与支撑板(30)之间转动式设有第一转轴(31);

传动组件(32),伺服电机(21)输出轴与第一转轴(31)之间设有传动组件(32);

第一缺齿轮(33),第一转轴(31)上设有第一缺齿轮(33);

第二转轴(34),支撑板(30)上部转动式设有第二转轴(34);

直齿轮(35),第二转轴(34)上设有直齿轮(35),直齿轮(35)与第一缺齿轮(33)啮合;

第一支撑杆(36),底座(1)与伺服电机(21)上均设有第一支撑杆(36);

磁性料箱(37),第一支撑杆(36)之间设有磁性料箱(37);

磁性盖板(38),第二转轴(34)上设有磁性盖板(38),磁性盖板(38)与磁性料箱(37)配合;

棘轮(39),第二转轴(34)上设有棘轮(39);

第一固定块(310),支撑板(30)上设有第一固定块(310);

直齿条(311),第一固定块(310)上滑动式设有直齿条(311);

第一弹簧(312),直齿条(311)与第一固定块(310)之间设有第一弹簧(312);棘齿(313),直齿条(311)上滑动式设有棘齿(313),棘齿(313)与直齿条(311)之间设有弹性件,棘齿(313)与棘轮(39)啮合;

第二缺齿轮(314),第一转轴(31)上设有第二缺齿轮(314),第二缺齿轮(314)与直齿条(311)啮合。

4.如权利要求2或3所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,还包括卡位机构(4),卡位机构(4)包括:轴套(40),支撑板(30)上设有轴套(40),第二转轴(34)在轴套(40)内转动;

卡块(41),轴套(40)内滑动式设有卡块(41),卡块(41)与第二转轴(34)配合;

第二弹簧(42),卡块(41)与轴套(40)之间设有多个第二弹簧(42)。

5.如权利要求4所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,还包括下盖机构(5),下盖机构(5)包括:第二支撑杆(50),底座(1)上设有多个第二支撑杆(50);

第一连接杆(51),第二支撑杆(50)上均设有第一连接杆(51);

限位框(52),第二支撑杆(50)之间设有限位框(52);

支撑架(53),限位框(52)上设有支撑架(53);

压杆(54),支撑架(53)上滑动式设有压杆(54);

第三弹簧(55),压杆(54)与支撑架(53)之间设有第三弹簧(55)。

6.如权利要求5所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,还包括推盖机构(6),推盖机构(6)包括:蜗杆(60),第一转轴(31)上设有蜗杆(60);

第三转轴(61),底座(1)上转动式设有第三转轴(61);

蜗轮(62),第三转轴(61)上设有蜗轮(62),蜗轮(62)与蜗杆(60)啮合;

第一滑轨(64),第一连接杆(51)之间设有第一滑轨(64);

齿条板(65),第一滑轨(64)上滑动式设有齿条板(65);

第四弹簧(66),齿条板(65)与第一滑轨(64)之间设有第四弹簧(66);

第二轴承座(67),第一滑轨(64)上设有第二轴承座(67);

锥齿轮(63),第二轴承座(67)与第三转轴(61)上均设有锥齿轮(63),两个锥齿轮(63)啮合;

第三缺齿轮(68),一侧的锥齿轮(63)上设有第三缺齿轮(68),第三缺齿轮(68)与齿条板(65)啮合。

7.如权利要求6所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,还包括压盖机构(7),压盖机构(7)包括:第二固定块(70),齿条板(65)上对称设有第二固定块(70);

扭簧(71),第二固定块(70)上均设有扭簧(71);

活动块(72),第二固定块(70)之间转动式设有活动块(72),扭簧(71)与活动块(72)连接;

楔形块(73),活动块(72)内滑动式设有楔形块(73);

第五弹簧(74),楔形块(73)与活动块(72)之间设有第五弹簧(74);

第二滑轨(75),限位框(52)上对称设有第二滑轨(75);

下压框(76),限位框(52)上滑动式设有下压框(76);

第二转杆(77),下压框(76)上转动式设有第二转杆(77),第二转杆(77)与楔形块(73)配合,第二转杆(77)下部在第二滑轨(75)内滑动;

第六弹簧(78),限位框(52)与下压框(76)之间设有第六弹簧(78);

第二连接杆(79),下压框(76)上设有第二连接杆(79)。

8.如权利要求7所述的一种用于观赏鱼饲料定量灌装设备,其特征在于,第六弹簧(78)为拉伸弹簧。
