专利号: 2020112992319
申请人: 苏州立科工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

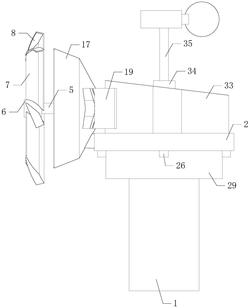

1.一种新能源式风力发电装置,其特征在于,包括立柱(1)、固定台(2)、两组第一固定座(3)、转动套(4)、第一转轴(5)和安装座(6),固定台(2)转动安装在立柱(1)上,立柱(1)的上侧设置有转动装置,转动装置的上侧固定在固定台(2)底部,两组第一固定座(3)分别安装在固定台(2)的顶部左侧和右侧,转动套(4)安装在左侧第一固定座(3)上并与左侧第一固定座(3)转动连接,第一转轴(5)的右侧转动安装在右侧第一固定座(3)上,第一转轴(5)的左侧穿过转动套(4)并伸出至转动套(4)的左方,第一转轴(5)与转动套(4)转动连接,安装座(6)安装在第一转轴(5)的左端,安装座(6)外壁上环形均匀设置有多组角铁(7),多组角铁(7)的安装方向均倾斜,每组角铁(7)的夹角均为钝角,每组角铁(7)的外侧均倾斜设置有弧形挡风板(8),每组弧形挡风板(8)的倾斜方向均与其对应的角铁(7)倾斜方向对应,转动套(4)的外壁左侧均匀倾斜设置有多组波浪板(9),多组波浪板(9)的倾斜方向分别与多组角铁(7)的倾斜方向相反,转动套(4)的右侧和第一转轴(5)的右侧均设置有第一直齿轮(10),两组第一直齿轮(10)的前侧和后侧均啮合设置有第二直齿轮(11),四组第二直齿轮(11)的直径均小于两组第一直齿轮(10)直径,每组第二直齿轮(11)上均设置有第二转轴(12),每组第二转轴(12)的中部均转动设置有第二固定座(13),每组第二固定座(13)的底部均固定在立柱(1)上,每组第二转轴(12)的另一端均设置有第一锥齿轮(14),前侧两组第一锥齿轮(14)的方向相对,后侧两组第一锥齿轮(14)的方向相对,固定台(2)的前侧和后侧均设置有发电机(15),两组发电机(15)的内侧输出端均设置有第二锥齿轮(16),前侧第二锥齿轮(16)的左侧和右侧分别与前侧两组第一锥齿轮(14)的前侧啮合,后侧第二锥齿轮(16)的左侧和右侧分别与后侧两组第一锥齿轮(14)的后侧啮合,两组发电机(15)均与外界储电设备电连接。

2.如权利要求1所述的一种新能源式风力发电装置,其特征在于,还包括聚气斗(17)、锥形导风套(18)和两组导风板(19),聚气斗(17)安装在转动套(4)上,多组波浪板(9)均位于聚气斗(17)内部,锥形导风套(18)安装在聚气斗(17)内壁左侧,每组波浪板(9)的外端均位于聚气斗(17)和锥形导风套(18)之间,聚气斗(17)的右前侧和右后侧连通设置有出风口,两组导风板(19)均倾斜安装在聚气斗(17)上,两组导风板(19)的位置分别与两组出风口位置对应。

3.如权利要求2所述的一种新能源式风力发电装置,其特征在于,转动装置包括齿环(20)、动力电机(21)、第三转轴(22)、第三直齿轮(23)、稳定环(24)和稳定架(25),齿环(20)安装在固定台(2)的底部,立柱(1)的前上侧连通设置有固定槽,动力电机(21)固定在固定槽内,第三转轴(22)安装在动力电机(21)的前侧输出端上,第三直齿轮(23)安装在第三转轴(22)上,第三直齿轮(23)的顶部与齿环(20)的底部前侧啮合,稳定环(24)转动安装在第三转轴(22)上,稳定环(24)通过稳定架(25)固定在立柱(1)上。

4.如权利要求3所述的一种新能源式风力发电装置,其特征在于,还包括四组油杆(26)、四组推杆(27)和四组防滑板(28),四组油杆(26)均位于齿环(20)的外侧,四组油杆(26)均匀环形安装在固定台(2)底部,四组推杆(27)分别安装在四组油杆(26)上,四组推杆(27)的内侧均穿过齿环(20)并伸入至齿环(20)的内侧,四组推杆(27)均与齿环(20)滑动连接,四组防滑板(28)分别安装在四组推杆(27)的内端。

5.如权利要求4所述的一种新能源式风力发电装置,其特征在于,还包括环形护板(29),环形护板(29)套装在立柱(1)的外侧,环形护板(29)的顶部安装在固定台(2)上。

6.如权利要求5所述的一种新能源式风力发电装置,其特征在于,还包括磁块(30)、感应器(31)和安装板(32),磁块(30)安装在左侧第一直齿轮(10)上,感应器(31)位于磁块(30)的右方,感应器(31)通过安装板(32)固定在固定台(2)上,感应器(31)与磁块(30)的位置对应。

7.如权利要求6所述的一种新能源式风力发电装置,其特征在于,还包括护罩(33),护罩(33)位于两组第一固定座(3)和两组发电机(15)的外侧,护罩(33)的下侧安装在固定台(2)上,转动套(4)穿插在护罩(33)上并与护罩(33)转动连接。

8.如权利要求7所述的一种新能源式风力发电装置,其特征在于,还包括底座(34)和风向标(35),底座(34)安装在护罩(33)上,风向标(35)转动安装在底座(34)上。
