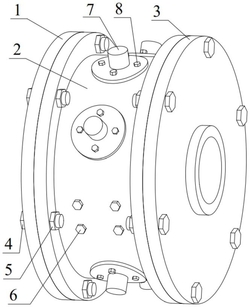

1.一种多级式弹簧扭转减振装置,包括:
一个可随主动轴转动的外壳,其具有多个周向分布的通孔;
至少一个位于所述外壳内部,可带动从动轴转动、径向尺寸不均一的扭转盘;
数个沿外壳的周向间隔布置,一端贯穿固定于所述外壳上,另一端以滚轮与所述扭转盘相抵的蓄能部件;所述蓄能部件与通孔一一对应安装;所述蓄能部件包括安装于外壳外部的缸筒帽,安装于外壳内部的缸筒,贯穿缸筒内部空间、并可进入相应的通孔及缸筒帽的弹簧推杆,弹簧推杆具有一圈环形的推杆凸台;缸筒帽内贴近外壳外侧处设有弹簧挡板,第二弹簧位于缸筒帽内部并与弹簧挡板相抵;第一弹簧位于缸筒内部,一端与推杆凸台相抵、另一端与外壳内侧相抵;弹簧推杆与扭转盘活动配合;当扭转盘相对外壳转动时,弹簧推杆会沿缸筒轴向移动,并随相对转动的夹角变化分级压缩第一与第二弹簧,实现多级减振。
2.如权利要求1所述的一种多级式弹簧扭转减振装置,其特征在于,所述外壳内部设有一个或多个均匀布置的限位座,限位座上设有限位杆,所述扭转盘上开有弧形限位槽,限位杆与限位槽活动配合。
3.如权利要求2所述的一种多级式弹簧扭转减振装置,其特征在于,在限位杆沿限位槽单向移动时,各蓄能部件内弹簧推杆沿缸筒轴线单向移动。
4.如权利要求2所述的一种多级式弹簧扭转减振装置,其特征在于,当限位杆到达限位槽端部时,第二弹簧被完全压紧。
5.如权利要求1所述的一种多级式弹簧扭转减振装置,其特征在于,所述蓄能部件的初始状态设置为第一弹簧处于压缩状态,弹簧推杆不接触弹簧挡板,且初始状态下各蓄能部件的合力使扭转盘与外壳无相对转动。
6.如权利要求2所述的一种多级式弹簧扭转减振装置,其特征在于,所述扭转盘为椭圆凸轮。
7.如权利要求6所述的一种多级式弹簧扭转减振装置,其特征在于,所述通孔共有六个,分为两组且对称分布于椭圆凸轮的长轴方向的两侧。
8.如权利要求6或7所述的一种多级式弹簧扭转减振装置,其特征在于,所述限位座有两个,对称分布于椭圆凸轮的短轴方向的两侧。
9.如权利要求1所述的一种多级式弹簧扭转减振装置,其特征在于,所述外壳包括法兰盘和环形壳体,所述环形壳体的两侧沿径向延伸出环形凸台,所述法兰盘固定连接在环形凸台上,主动轴与法兰盘连接,通孔位于环形壳体上。
10.如权利要求1所述的一种多级式弹簧扭转减振装置,其特征在于,所述外壳与主动轴、扭转盘与从动轴均通过花键连接。
