专利号: 2020113082274
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

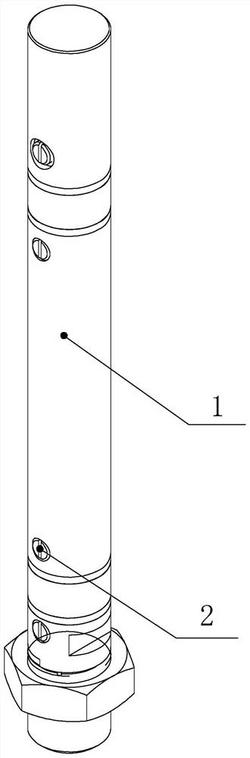

1.一种抛光对磨硬质金属材料的木刀具,主要由刀壳、紧固螺钉、内芯和刀头组成,其特征在于:所述的刀壳包括刀柄、上铜环、云母片、中壳和下铜环;所述的上铜环和下铜环的结构相同,均由亚克力方柱一、铜质圆环和亚克力方柱二组成;所述的亚克力方柱一和亚克力方柱二固定在铜质圆环两端;亚克力方柱一的端面开设有圆柱孔;圆柱孔的侧壁开设有侧槽;铜质圆环的中心孔与亚克力方柱一的圆柱孔连通;铜质圆环的中心孔内固定有铜质圆芯,铜质圆芯与铜质圆环的内壁接触;所述的刀柄与上铜环的亚克力方柱二通过紧固螺钉固定,且刀柄与上铜环之间设有云母片;上铜环的亚克力方柱一与中壳通过紧固螺钉固定,且上铜环与中壳之间设有云母片;所述的中壳与下铜环的亚克力方柱一通过紧固螺钉固定,且中壳与下铜环之间设有云母片;所述的内芯由线圈和铁芯组成;铁芯两端与上铜环和下铜环的圆柱孔分别固定;套置在铁芯外的线圈两端分别嵌入上铜环和下铜环的侧槽内,并分别与上铜环和下铜环的铜质圆芯固定;所述的刀头主要由夹头、锁紧螺母和微流道木质抛光头组成;所述夹头的一端与下铜环的亚克力方柱二通过紧固螺钉固定,且夹头与下铜环设有云母片;夹头不与下铜环连接的另一端设有一体成型且沿周向均布的三片弧形片,弧形片外侧面设有外螺纹;三片弧形片的外螺纹均与锁紧螺母连接;所述的微流道木质抛光头由一体成型的三棱柱和圆柱组成;圆柱靠近三棱柱的端面开设有沿周向均布的三个微型流道孔组,三棱柱的每个侧面位置处设置一个微型流道孔组;所述的微型流道孔组由沿圆周等距排布的三个斜度微型流道孔组成;微流道木质抛光头的三棱柱装夹在夹头的三片弧形片内,夹头的三片弧形片端面覆盖所有斜度微型流道孔外端。

2.根据权利要求1所述一种抛光对磨硬质金属材料的木刀具,其特征在于:所述刀柄、中壳和夹头的材料均为工具钢,铜质圆环和铜质圆芯的材料均为黄铜。

3.根据权利要求1所述一种抛光对磨硬质金属材料的木刀具,其特征在于:所述圆柱孔的外端还开设有同轴设置的锥孔。

4.根据权利要求1所述一种抛光对磨硬质金属材料的木刀具,其特征在于:所述斜度微型流道孔的倾斜角为10度。

5.根据权利要求1所述一种抛光对磨硬质金属材料的木刀具,其特征在于:所述夹头的侧部开设有两个防滑槽。

6.根据权利要求1至5中任一项所述一种抛光对磨硬质金属材料的木刀具的装配方法,其特征在于:该方法具体如下:

步骤一、在上铜环的亚克力方柱二上套上云母片,将刀柄和上铜环的亚克力方柱二通过紧固螺钉紧固;然后,将线圈的一端嵌入上铜环的侧槽内,并与上铜环的铜质圆芯固定;

接着,铁芯套入线圈内,铁芯一端与上铜环的圆柱孔固定;再接着,在上铜环的亚克力方柱一上套上云母片,将中壳和上铜环的亚克力方柱一通过紧固螺钉紧固;最后,在下铜环的亚克力方柱一上套上云母片,将线圈的另一端嵌入下铜环的侧槽内,并与下铜环的铜质圆芯固定,将铁芯另一端与下铜环的圆柱孔固定;

步骤二、在下铜环的亚克力方柱二上套上云母片,将刀头的夹头与下铜环的亚克力方柱二通过紧固螺钉紧固;然后,在夹头的三片弧形片外旋上锁紧螺母,将微流道木质抛光头的三棱柱嵌入夹头的三片弧形片内,旋转锁紧螺母,使得三片弧形片夹紧微流道木质抛光头。
