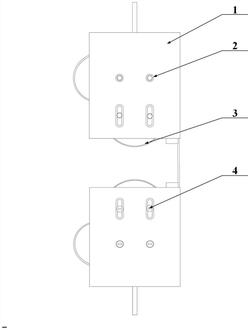

1.一种适用于线绳拉伸的夹具,其特征在于,所述夹具包括夹持端、上盖、下球、水平仪、固定螺杆、固定螺母、夹持块、夹持螺杆、预紧螺钉和预紧板;
所述的夹持端直接装夹于钳口式结构夹具的钳口中,所述夹持端上装有水平仪,用于夹具的水平调节;夹持端上螺孔无螺纹,起定位作用;夹持端上的上螺孔用于定位上盖,夹持端上的下螺孔用于定位下球;
所述上盖过渡区域的曲面使用切线过渡,上盖开有过渡槽,用于引导线绳,使线绳拉伸时处于中间区域垂直拉伸,所述上盖通过固定螺杆固定于夹持端上的上螺孔中;所述下球与上盖配合使用,下球表面开有微小的凹槽,凹槽直径比线绳大,凹槽用于引导线绳的缠绕,下球与上盖通过固定螺杆及固定螺母进行固定;
所述预紧板与预紧螺钉配合使用,预紧板具有弹性,所述预紧板绕预紧螺钉旋转,用于对线绳试样进行预紧;所述夹持块装夹于下球中,用于固定线绳,线绳穿过夹持块的孔固定,固定完成后,用夹持螺杆固定夹持块。
2.如权利要求1所述的一种适用于线绳拉伸的夹具,其特征在于,所述上盖采用大曲率半径圆弧设计。
