1.一种CQDS/CuO@Cu2O微米球的制备方法，其特征在于：在常温常压下通过混合后干燥处理的方式将碳量子点负载于CuO@Cu2O微米球基体上；包括以下步骤：a.将碳量子点原液和CuO@Cu2O微米球悬浊液混合后在常温常压条件下搅拌，然后静置分离去除上层溶剂；所述碳量子点原液的碳源为葡萄糖或碳粉，搅拌时间为2～12h；步骤b中，干燥温度为50～70℃，干燥时间为12～24h；所述碳量子点原液的制备方法包括以下步骤：将葡萄糖溶于去离子水中后超声处理50～70min，然后在温度为160～200℃下干燥3～

6h，冷却至室温后用定性滤纸过滤；

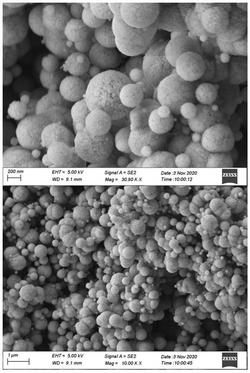

b.将步骤a中的产物洗涤至中性后真空干燥，制得CQDS/CuO@Cu2O微米球。

2.根据权利要求1所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：按重量份葡萄糖0.05～1份、去离子水20～40份。

3.根据权利要求2所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：所述碳量子点原液的制备方法包括以下步骤：将碳粉于去离子水中超声处理50～70min。

4.根据权利要求3所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：按重量份碳粉

0.0025～0.01份、去离子水20～50份。

5.根据权利要求4所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：所述CuO@Cu2O微米球悬浊液的制备方法包括以下步骤：将乙酸铜与无水乙醇和去离子水混合搅拌后缓慢加入水合肼并搅拌，制得CuO@Cu2O微米球悬浊液。

6.根据权利要求5所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：按重量份乙酸铜1～3份、无水乙醇90～110份、去离子水90～110份、水合肼0.05～1份。

7.根据权利要求6所述的CQDS/CuO@Cu2O微米球的制备方法，其特征在于：所述碳量子点原液与CuO@Cu2O微米球悬浊液的重量比为20～50：180～220。
