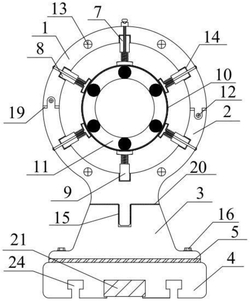

1.可调节式减振轧辊轴承座，其特征在于，包括轴承座底座、固定滑板、设于轴承座底座上的支撑台、设于支撑台上的轴承盖和设于轴承盖内的轴承；所述轴承座底座与支撑台固定连接；所述支撑台顶部设有第四螺纹孔，所述轴承盖通过第四螺纹孔与支撑台螺纹连接，用于调节轴承盖的高度；所述轴承盖上设有若干个压紧装置，通过压紧装置对轴承进行压紧固定；所述轴承座底座的底部设有两条滑动槽，两条滑动槽之间设有第一减振磁铁，所述第一减振磁铁嵌入并固定在轴承座底座的底部；所述固定滑板上设有两条与滑动槽相适配的滑道，所述轴承座底座通过滑动槽安装在固定滑板的滑道上，用于进行滑动；所述固定滑板上两条滑道之间还固定有第二减振磁铁，所述第二减振磁铁位置与第一减振磁铁相对应，且第一减振磁铁与第二减振磁铁的极性相同，用于产生相互排斥的磁力进行减振。

2.根据权利要求1所述的可调节式减振轧辊轴承座，其特征在于，所述轴承盖包括上轴承盖和下轴承盖，所述上轴承盖和下轴承盖呈半圆环状，所述上轴承盖和下轴承盖衔接处螺栓连接；所述下轴承盖底部设有螺杆，所述螺杆通过第四螺纹孔与支撑台螺纹连接；所述上轴承盖和下轴承盖衔接处还设有弹性垫片，所述弹性垫片分别与上轴承盖和下轴承盖紧密贴合。

3.根据权利要求1所述的可调节式减振轧辊轴承座，其特征在于，还包括环形防尘密封装置，所述环形防尘密封装置包括防尘圈、圆环形凸起和轴套，所述圆环形凸起通过防尘圈与轴套连接，用于防止外界杂质进入轴承。

4.根据权利要求1-3任一项所述的可调节式减振轧辊轴承座，其特征在于，所述压紧装置包括压紧润滑装置、压紧冷却装置和压紧支撑装置；各个压紧装置呈圆周分布在轴承周围；所述轴承盖内表面上设有若干个第三螺纹孔，各个压紧装置均通过第三螺纹孔与轴承盖螺纹连接。

5.根据权利要求4所述的可调节式减振轧辊轴承座，其特征在于，所述压紧润滑装置包括油槽、与油槽连通的润滑油管、包裹在润滑油管外侧的带螺纹的第一圆柱筒、与第一圆柱筒连接的第一连杆和与第一连杆连接的第一弧形压板；所述油槽上设有进油口；所述第一连杆上还套有第一减振弹簧；所述第一弧形压板紧压轴承。

6.根据权利要求4所述的可调节式减振轧辊轴承座，其特征在于，所述压紧冷却装置包括输水管、包裹在输水管外侧的带螺纹的第二圆柱筒、与第二圆柱筒连接的第二连杆和与第二连杆连接的带冷却水水槽的弧形压板；所述输水管上设有冷却水控制开关；所述第二连杆上还套有第二减振弹簧；所述输水管与冷却水水槽连通；所述带冷却水水槽的弧形压板紧压轴承。

7.根据权利要求4所述的可调节式减振轧辊轴承座，其特征在于，所述压紧支撑装置包括带螺纹的第三圆柱筒、与第三圆柱筒连接的第三连杆和与第三连杆连接的第二弧形压板；所述第三连杆上还套有第三减振弹簧；所述第二弧形压板紧压轴承。

8.根据权利要求1所述的可调节式减振轧辊轴承座，其特征在于，每条滑道两端均设有定位挡板，所述定位挡板均与固定滑板螺栓连接。

9.基于权利要求1所述的可调节式减振轧辊轴承座，其特征在于，所述支撑台与轴承座底座之间设有矩形减振垫片，所述矩形减振垫片分别与支撑台底面和轴承座底座上表面紧密贴合。

10.基于权利要求2所述的可调节式减振轧辊轴承座，其特征在于，所述下轴承盖与支撑台之间设有减振环，所述减振环分别与下轴承盖底面和支撑台上表面紧密贴合。
