专利号: 2020113219934
申请人: 文成县意东科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

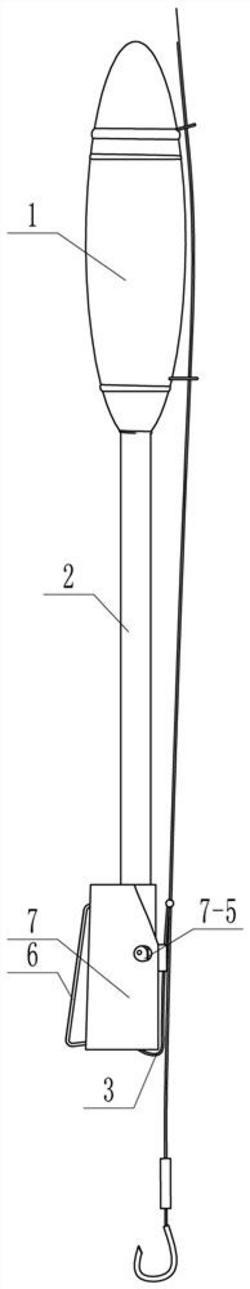

1.一种自动钓鱼鱼漂,包括浮筒(1),其特征在于:包括浮筒固定管(2)、起钓橡皮筋(3)、起钓摆杆(4)、圆柱形限位浮柱(5)、弹性触发导向框(6)和固定座(7),所述固定座(7)的底部设有起钓橡皮筋穿设孔(7a1)和弹性触发导向框插孔(7a2),所述浮筒固定管(2)的上端与浮筒(1)固定连接,所述浮筒固定管(2)的下端插设在固定座(7)上,所述起钓摆杆(4)安装在固定座(7)内,并且起钓摆杆(4)上端与固定座(7)铰接,所述弹性触发导向框(6)由一根铁丝弯折而成,所述弹性触发导向框(6)包括竖向的弹性触发导向框安装段(6‑1)和横向的U形弹性触发导向框导向段(6‑2),所述弹性触发导向框安装段(6‑1)的上端安装在固定座(7)上,所述U形弹性触发导向框导向段(6‑2)插设在弹性触发导向框插孔(7a2)内,所述圆柱形限位浮柱(5)可上下滑动地安装在固定座(7)内,所述圆柱形限位浮柱(5)的下端与起钓摆杆(4)的左下部相配合,所述起钓橡皮筋(3)的上端穿过固定座(7)和浮筒固定管(2)与浮筒(1)固定连接,所述起钓橡皮筋(3)的下端穿过U形弹性触发导向框导向段(6‑2)和起钓橡皮筋穿设孔(7a1),所述起钓橡皮筋(3)与U形弹性触发导向框导向段(6‑2)抵接配合,所述圆柱形限位浮柱(5)、起钓摆杆(4)以及弹性触发导向框(6)相配合可将拉伸状态的起钓橡皮筋(3)定位,使用时,圆柱形限位浮柱(5)上浮离开起钓摆杆(4)的左下部,拉动起钓橡皮筋(3),起钓橡皮筋(3)在U形弹性触发导向框导向段(6‑2)的作用下向左倾斜移动,起钓摆杆(4)在被拉伸状态下的起钓橡皮筋(3)的作用下向左摆,起钓摆杆(4)解除起钓橡皮筋(3)的限制,起钓橡皮筋(3)收缩。

2.根据权利要求1所述的一种自动钓鱼鱼漂,其特征在于:所述固定座(7)上设有浮筒固定管插孔(7‑1)、起钓摆杆安装孔(7‑2)和圆柱形限位浮柱安装孔(7‑3),所述起钓橡皮筋(3)上设有起钓橡皮筋卡球(3‑1),所述起钓摆杆(4)上设有起钓橡皮筋安装槽(4‑1),所述起钓橡皮筋安装槽(4‑1)上设有起钓橡皮筋安装槽斜上坡(4‑11),所述起钓摆杆安装孔(7‑2)与圆柱形限位浮柱安装孔(7‑3)相通,所述浮筒固定管插孔(7‑1)、起钓橡皮筋安装槽(4‑1)、弹性触发导向框插孔(7a2)以及起钓橡皮筋穿设孔(7a1)相通,

所述浮筒固定管(2)下端插设在浮筒固定管插孔(7‑1)上,所述起钓摆杆(4)安装在起钓摆杆安装孔(7‑2)内,所述圆柱形限位浮柱(5)安装在圆柱形限位浮柱安装孔(7‑3)内,所述起钓橡皮筋(3)穿过起钓橡皮筋安装槽(4‑1),并且起钓橡皮筋卡球(3‑1)卡设在起钓橡皮筋安装槽斜上坡(4‑11)上,所述起钓摆杆(4)的左下部设有起钓摆杆限位左凸头(4a1),所述圆柱形限位浮柱(5)的下端与起钓摆杆限位左凸头(4a1)相配合。

3.根据权利要求1或2所述的一种自动钓鱼鱼漂,其特征在于:所述起钓摆杆(4)上端的两侧设有起钓摆杆摆动轴(4‑4),所述固定座(7)的两侧设有起钓摆杆摆动轴安装孔(7‑5),所述起钓摆杆摆动轴(4‑4)安装在起钓摆杆摆动轴安装孔(7‑5)上。
