专利号: 2020113224133
申请人: 太仓治誓机械设备科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

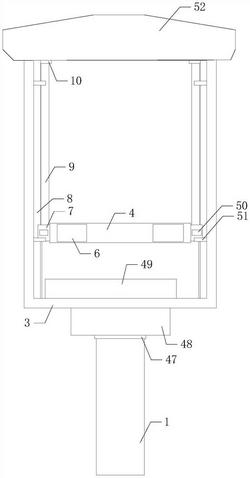

1.一种漂浮式海洋发电设备,其特征在于,包括立柱(1)、转盘(2)、固定框(3)、浮板(4)和四组浮块(6),转盘(2)安装在立柱(1)的顶部,立柱(1)的底部插入海底土壤中,固定框(3)的底部转动安装在转盘(2)上,固定框(3)上设置有转向装置,转向装置的下侧固定在立柱(1)的外壁上侧,浮板(4)位于固定框(3)的内部下侧,浮板(4)漂浮在海面上,浮板(4)的前侧和后侧均设置有两组连接杆(5),所述浮块(6)安装在所述连接杆(5)上,浮板(4)的左前侧、左后侧、右前侧和右后侧均设置有滑块(7),四组滑块(7)上均滑动设置有直线导轨(8),四组直线导轨(8)的外侧分别安装在固定框(3)内壁左侧和右侧,浮板(4)的左侧中部设置有调整装置,调整装置的顶部和底部均固定在固定框(3)内壁上,调整装置的前侧设置有阻尼装置,四组滑块(7)的顶部均固定设置有丝杠(9),固定框(3)的上侧均匀转动设置有四组螺套(10),四组螺套(10)的位置分别与四组丝杠(9)的位置对应,四组丝杠(9)的顶部分别穿过四组螺套(10)并伸出至固定框(3)上方,四组丝杠(9)分别与四组螺套(10)螺装连接,四组螺套(10)的外壁上侧均设置有第一外齿环(11),固定框(3)的顶部左侧和右侧均设置有弧形导轨(12),两组弧形导轨(12)的位置对应,两组弧形导轨(12)上均滑动设置有锥齿环(13),两组锥齿环(13)分别位于左侧两组第一外齿环(11)和右侧两组第一外齿环(11)的外侧,两组锥齿环(13)的内侧壁上均匀设置有齿,左侧两组第一外齿环(11)和右侧两组第一外齿环(11)分别与两组锥齿环(13)内侧壁上的齿啮合,固定框(3)的顶部前侧和后侧均横向设置有内齿筒(14),两组内齿筒(14)的左侧和右侧均设置有第一支撑板(15),四组第一支撑板(15)的底部均固定在固定框(3)顶端,两组内齿筒(14)内均穿插有转轴(16),两组转轴(16)的外壁中部均匀设置有齿,两组转轴(16)分别通过其上的齿与两组内齿筒(14)啮合,两组转轴(16)的左端和右端均设置有锥齿轮(17),四组锥齿轮(17)的位置分别与两组锥齿环(13)的位置对应,两组转轴(16)的右侧均设置有第二支撑板(18),两组第二支撑板(18)的外侧均设置有气缸推杆(19),两组气缸推杆(19)的底部均设置有固定座(20),两组固定座(20)的底部均固定在固定框(3)的顶端,两组内齿筒(14)的外壁中部均设置有蜗齿环(21),两组蜗齿环(21)上齿形方向相反,两组蜗齿环(21)的上方纵向设置有第一传动轴(22),第一传动轴(22)的前侧和后侧均转动设置有第三支撑板(23),两组第三支撑板(23)的底部均固定在固定框(3)的顶部,第一传动轴(22)的前侧和后侧均设置有第一蜗杆(24),两组第一蜗杆(24)分别与两组蜗齿环(21)啮合,前侧第三支撑板(23)上设置有发电机(25),发电机(25)的后侧输出端穿过前侧第三支撑板(23)并与第一传动轴(22)的前端传动连接,固定框(3)的顶部右前侧设置有中控箱(26),中控箱(26)分别与转向装置、调整装置和两组气缸推杆(19)电连接,发电机(25)与外界储电设备电连接。

2.如权利要求1所述的一种漂浮式海洋发电设备,其特征在于,调整装置包括方形滑杆(27)、方形滑套(28)、两组第四支撑板(29)、两组接触开关(30)和推板(31),方形滑杆(27)位于左侧两组直线导轨(8)之间,方形滑杆(27)的顶部和底部均固定在固定框(3)内壁上,方形滑套(28)滑动套装在方形滑杆(27)上,阻尼装置安装在方形滑套(28)的前侧,两组第四支撑板(29)分别安装在方形滑套(28)的右上侧和右下侧,两组接触开关(30)分别安装在两组第四支撑板(29)的内侧壁上,推板(31)位于两组接触开关(30)之间,推板(31)的右侧固定在浮板(4)的左侧,两组接触开关(30)均与中控箱(26)电连接。

3.如权利要求2所述的一种漂浮式海洋发电设备,其特征在于,转向装置包括电动机(32)、第二传动轴(33)、两组第二蜗杆(35)、两组支撑套(36)、两组第三传动轴(37)、两组蜗轮(38)、两组直齿轮(39)和第二外齿环(40),电动机(32)安装在固定框(3)内壁底部左侧,第二传动轴(33)安装在电动机(32)的右侧输出端上,第二传动轴(33)上均匀转动设置有多组第五支撑板(34),多组第五支撑板(34)的底部均固定在固定框(3)内壁底部,两组第二蜗杆(35)分别安装在第二传动轴(33)的左侧和右侧,两组支撑套(36)分别穿插在固定框(3)的底部左侧和右侧,两组第三传动轴(37)分别转动穿插在两组支撑套(36)内,两组蜗轮(38)分别安装在两组第三传动轴(37)的顶部,两组蜗轮(38)分别与两组第二蜗杆(35)啮合,两组直齿轮(39)分别安装在两组第三传动轴(37)的底部,第二外齿环(40)套装固定在立柱(1)的外壁上侧,两组直齿轮(39)均与第二外齿环(40)啮合,电动机(32)与中控箱(26)电连接。

4.如权利要求3所述的一种漂浮式海洋发电设备,其特征在于,阻尼装置包括顶杆(41)、固定盘(42)和弹簧(43),顶杆(41)的后侧穿过方形滑套(28)并与方形滑杆(27)的前侧壁接触,顶杆(41)与方形滑套(28)滑动连接,固定盘(42)安装在顶杆(41)的前侧,弹簧(43)套装在顶杆(41)的外侧,弹簧(43)的前侧和后侧分别固定在固定盘(42)上和方形滑套(28)上。

5.如权利要求4所述的一种漂浮式海洋发电设备,其特征在于,还包括两组第六支撑板(44)、两组导向杆(45)和两组限位盘(46),两组第六支撑板(44)分别安装在固定盘(42)的顶部和底部,两组导向杆(45)分别滑动安装在两组第六支撑板(44)上,两组导向杆(45)的后侧均固定在方形滑套(28)上,两组限位盘(46)分别安装在两组导向杆(45)的前侧。

6.如权利要求5所述的一种漂浮式海洋发电设备,其特征在于,还包括转动套(47)、第一隔水罩(48)和第二隔水罩(49),转动套(47)位于第二外齿环(40)的下方,转动套(47)转动套装在立柱(1)的外壁上,第一隔水罩(48)位于两组直齿轮(39)的外侧,第一隔水罩(48)的顶部固定在固定框(3)上,转动套(47)穿过第一隔水罩(48),第二隔水罩(49)位于电动机(32)、第二传动轴(33)、多组第五支撑板(34)、两组第二蜗杆(35)和两组蜗轮(38)的外侧,第二隔水罩(49)固定在固定框(3)内壁底部。

7.如权利要求6所述的一种漂浮式海洋发电设备,其特征在于,每组滑块(7)上均设置有第一限位板(50),每组第一限位板(50)的上方和下方均设置有第二限位板(51),每组第二限位板(51)均固定在固定框(3)内壁上。

8.如权利要求7所述的一种漂浮式海洋发电设备,其特征在于,还包括护罩(52),护罩(52)位于两组锥齿环(13)的外侧,护罩(52)上均匀连通设置有四组通口,四组通口的位置分别与四组丝杠(9)的位置对应,护罩(52)的内壁上均匀设置有四组固定柱(53),四组固定柱(53)的底部均固定在固定框(3)顶部。
