专利号: 2020113331953
申请人: 杨秀清
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

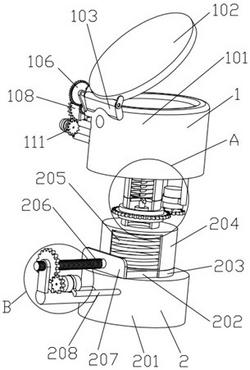

1.一种降低异味的马桶干化储存系统,包括执行模块(1)和储存模块(2),其特征在于:

所述的执行模块(1)包括马桶(101)、马桶盖(102)、马桶杆转动支架(103)、马桶杆转动连接板(104)、执行转动轴(105)、执行齿轮(106)、执行中间主动齿轮(107)、执行中间从动齿轮(108)、执行电机(109)、执行电机支架(110)、执行主动齿轮(111)、执行中间齿轮支架(112)和辅助齿轮支架(113),所述马桶(101)的上表面通过马桶杆转动支架(103)和马桶杆转动连接板(104)活动连接有马桶盖(102),所述马桶盖(102)的侧方通过执行转动轴(105)固定连接有执行齿轮(106),执行齿轮(106)的外表面齿轮连接有执行中间主动齿轮(107),执行中间主动齿轮(107)与马桶(101)通过辅助齿轮支架(113)转动连接,所述执行中间主动齿轮(107)的侧方通过连接轴固定连接有执行中间从动齿轮(108),所述执行中间主动齿轮(107)和执行中间从动齿轮(108)与马桶(101)通过执行中间齿轮支架(112)转动连接,所述执行中间从动齿轮(108)的外表面齿轮连接有执行主动齿轮(111),执行主动齿轮(111)的侧方设置有执行电机(109),执行电机(109)的输出轴与执行主动齿轮(111)固定连接,所述执行电机(109)与马桶(101)通过执行电机支架110固定连接;

所述的储存模块(2)包括储存腔(201)、抽离板(202)、抽离罩(203)、高温罩(204)、加热丝(205)、抽离丝杠(206)、抽离板固定板(207)、抽离电机支架(208)、抽离电机(209)、抽离主动齿轮(210)、螺母齿轮支架(211)、螺母齿轮支架固定柱(212)、螺母齿轮(213)、旋入管(214)、螺旋杆支架(215)、磁力旋转管(216)、内侧磁柱连接杆(217)、内侧磁柱(218)、外侧磁环(219)、磁环驱动齿轮(220)、磁环主动齿轮(221)、磁环电机支架(222)、磁环电机(223)和螺旋杆(224),所述马桶(101)的下表面固定连接有旋入管(214),旋入管(214)的底端固定连接有 磁力旋转管(216),所述旋入管(214)的内部设置有螺旋杆(224),螺旋杆(224)与磁力旋转管(216)通过螺旋杆支架(215)转动连接,所述螺旋杆224的下方通过内侧磁柱连接杆(217)固定连接有内侧磁柱(218),内侧磁柱(218)的外侧设置有外侧磁环(219),外侧磁环(219)与磁力旋转管(216)的外表面转动连接,所述外侧磁环(219)的外表面套接有磁环驱动齿轮(220),磁环驱动齿轮(220)的外表面齿轮连接有磁环主动齿轮(221),磁环主动齿轮(221)的上方设置有磁环电机(223),磁环电机(223)的输出轴与磁环主动齿轮(221)固定连接,所述磁环电机(223)与马桶(101)通过磁环电机支架(222)固定连接,所述磁力旋转管(216)的底端固定连接有高温罩(204),高温罩(204)的内壁固定连接有加热丝(205),加热丝(205)的底端通过抽离罩(203)固定连接有储存腔(201),所述储存腔(201)与高温罩(204)的相对面之间滑动连接有抽离板,抽离板(202)的侧面固定连接有抽离板固定板(207),所述抽离板固定板(207)的侧面固定连接有抽离丝杠(206),抽离丝杠(206)的外表面螺纹连接有螺母齿轮(213),螺母齿轮(213)的两个侧面转动连接有螺母齿轮支架(211),螺母齿轮支架(211)与储存腔(201)通过螺母齿轮支架固定柱(212)固定连接,所述螺母齿轮(213)的外表面齿轮连接有抽离主动齿轮(210),抽离主动齿轮(210)的侧方设置有抽离电机(209),抽离电机(209)的输出轴与抽离主动齿轮(210)固定连接,所述抽离电机(209)与储存腔(201)通过抽离电机支架(208)固定连接。
