专利号: 2020113388580
申请人: 浙江博鑫涵汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

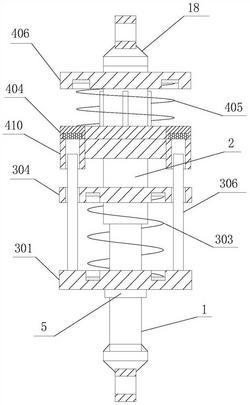

1.一种减震效果好的汽车减震器,包括第一筒体(1)、第二筒体(2)、第一减震机构(3)和第二减震机构(4),其特征在于:所述第一筒体(1)的上端连接有第二筒体(2),所述第一筒体(1)的外侧设置有第一减震机构(3),所述第二筒体(2)的外侧设置有第二减震机构(4);

所述第一减震机构(3)由第一固定板(301)、第一弹簧槽(302)、第一减震弹簧(303)、滑杆(306)和第二固定板(304)组成,所述第一筒体(1)的筒壁上端固定安装有第一固定板(301),所述第一固定板(301)的上表面开设有第一弹簧槽(302),所述第一弹簧槽(302)的内部固定安装有第一减震弹簧(303),所述第一减震弹簧(303)的另一端固定安装有第二固定板(304),所述第一固定板(301)的上表面左侧固定连接有滑杆(306);

所述第二减震机构(4)由第三固定板(401)、滑动板(408)、第四固定板(406)和第二减震弹簧(405)组成,所述第三固定板(401)的上表面设置有滑动板(408),所述第二筒体(2)的筒壁上端固定安装有第四固定板(406),所述第四固定板(406)的底部开设有第三弹簧槽(407),所述第三弹簧槽(407)的内部固定安装有第二减震弹簧(405)。

2.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述第一弹簧槽(302)的内部固定安装有第二弹簧垫(6),所述第二筒体(2)的筒壁下端固定安装有第二固定板(304),所述第二固定板(304)的底部开设有第二弹簧槽(307),所述第二弹簧槽(307)的内部固定安装有第三弹簧垫(7),所述第二弹簧槽(307)的内部固定安装有第一减震弹簧(303),所述第二固定板(304)的上表面右侧开设有第一滑孔(305),所述第一滑孔(305)的内部好的连接有滑杆(306),所述第二弹簧垫(6)和第三弹簧垫(7)的材质为橡胶材质。

3.根据权利要求2所述的一种减震效果好的汽车减震器,其特征在于:所述滑杆(306)的数量为3,分别以第一固定板(301)的中心为圆心,等距离固定连接在第一固定板(301)的上表面,所述第一滑孔(305)的数量为3,分别以第二固定板(304)的中心为圆心,等距离开设在第二固定板(304)的上表面,且每个第一滑孔的内部都滑动连接有一根滑杆。

4.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述第三固定板(401)的左侧固定连接有第二固定块(410),所述第二固定块(410)的底部开设有第二滑孔(411),所述第二滑孔(411)的内部插接有滑杆(306),所述第二固定块(410)的数量为3,分别以第三固定板(401)的中心为圆心,等距离固定连接在第三固定板(401)的外壁,所述第三固定板(401)的上表面中部开设有安装孔(23),所述安装孔(23)的内部固定安装有第二筒体(2)。

5.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述滑动板(408)的右侧固定连接有第一固定块(404),所述第一固定块(404)的底部开设有凹槽(403),所述凹槽(403)的内部固定安装有橡胶块(402),所述第一固定块(404)的数量为3,分别以滑动板(408)的中心为圆心,等距离固定连接在滑动板(408)的外壁,所述滑动板(408)的上表面中部开设有移动孔(21),所述移动孔(21)的孔壁开设有滑槽(22),所述滑槽(22)的数量为3,分别以移动孔(21)的中心为圆心,等距离开设在移动孔(21)的内壁,所述第二筒体(2)的筒壁上端固定连接有滑板(8),所述滑板(8)的数量为3,分别以第二筒体(2)的中心为圆心,等距离开设在第二筒体(2)的筒壁上端,所述滑槽(22)的内部内部滑动连接有滑板(8)。

6.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述第三弹簧槽(407)的内部固定安装有第一弹簧垫(409),所述第一弹簧垫(409)的材质为橡胶材质。

7.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述第一筒体(1)的底端固定安装有第一连接座(9),所述第一连接座(9)的底部固定连接有第一连接块(10),所述第一连接块(10)的内部开设有第一连接孔(11),所述第一筒体(1)的内部开设有油槽(12),所述油槽(12)的内部底部固定安装底部阀(13)。

8.根据权利要求1所述的一种减震效果好的汽车减震器,其特征在于:所述第二筒体(2)上端固定安装有第二连接座(18),所述第二连接座(18)的上表面固定连接有第二连接块(19),所述第二连接块(19)的内部开设有第二连接孔(20),所述第二筒体(2)的内部开设有活动槽(17),所述活动槽(17)的内部顶壁固定安装有固定座(15),所述固定座(15)的底部固定安装有活塞杆(16),所述活塞杆(16)的底端固定安装有活塞(14),所述活塞杆(16)插接第一筒体(1)。
